Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager NNCL4930 -V ID 150mm AD 210mm Breite60mm 1St./VE
Zylinderrollenlager NNF5005 -2LS-V-2NR ID 25mm AD 47mm Breite30mm

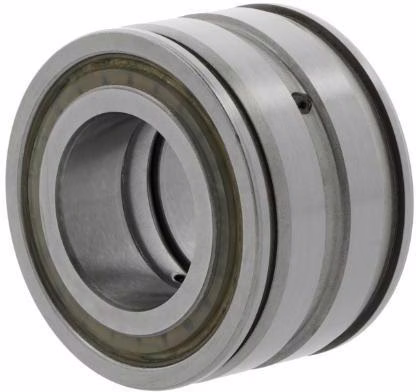

Zylinderrollenlager NNF5005 -PP-V ID 25mm AD 47mm Breite30mm 1St./VE
Zylinderrollenlager NNF5005 -PP-V-2NR ID 25mm AD 47mm Breite30mm 1St./VE
Zylinderrollenlager NNF5005 ADB-2LSV ID 25mm AD 47mm Breite30mm
Zylinderrollenlager NNF5006 -A-2LS-V-2NR ID 30mm AD 55mm Breite34mm 1St./VE
Zylinderrollenlager NNF5006 -PP-V-2NR ID 30mm AD 55mm Breite34mm
Zylinderrollenlager NNF5006 -V ID 30mm AD 55mm Breite34mm
Zylinderrollenlager NNF5006 ADB-2LSV ID 30mm AD 55mm Breite34mm 1St./VE
Zylinderrollenlager NNF5007 -PP-V-2NR ID 35mm AD 62mm Breite36mm 1St./VE
Zylinderrollenlager NNF5007 ADB-2LSV ID 35mm AD 62mm Breite36mm
Zylinderrollenlager NNF5008 -A-2LS-V ID 40mm AD 68mm Breite38mm 1St./VE
Zylinderrollenlager NNF5008 -PP-V ID 40mm AD 68mm Breite38mm 1St./VE
Zylinderrollenlager NNF5008 -PP-V-2NR ID 40mm AD 68mm Breite38mm 1St./VE
Zylinderrollenlager NNF5008 ADB-2LSV ID 40mm AD 68mm Breite38mm
Zylinderrollenlager NNF5009 -A-2LS-V ID 45mm AD 75mm Breite40mm
Zylinderrollenlager NNF5009 -PP-V ID 45mm AD 75mm Breite40mm 1St./VE
Zylinderrollenlager NNF5009 ADB-2LSV ID 45mm AD 75mm Breite40mm
Zylinderrollenlager NNF5011 -A-2LS-V ID 55mm AD 90mm Breite46mm
Zylinderrollenlager NNF5011 -PP-V ID 55mm AD 90mm Breite46mm 1St./VE
Zylinderrollenlager NNF5012 -PP-V-2NR ID 60mm AD 95mm Breite46mm 1St./VE
Zylinderrollenlager NNF5012 ADB-2LSV ID 60mm AD 95mm Breite46mm
Zylinderrollenlager NNF5013 -PP-V-C3 ID 65mm AD 100mm Breite46mm
Zylinderrollenlager NNF5013 ADB-2LSV ID 65mm AD 100mm Breite46mm
Zylinderrollenlager NNF5014 -PP-V ID 70mm AD 110mm Breite54mm 1St./VE
Zylinderrollenlager NNF5017 -PP-V-2NR ID 85mm AD 130mm Breite60mm
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
