Nadellager
Nadellager sind Wälzlager mit langen, dünnen Zylinderrollen, den sogenannten Nadeln, deren großes Verhältnis von Länge zu Durchmesser eine hohe radiale Tragfähigkeit auf kleinem Raum ergibt. …
Nadellager (massiv) 7E-HKS36X44X30 PX1 ID 36mm AD 44mm Breite30mm 1St./VE
Nadellager (massiv) NA4824 ID 120mm AD 150mm Breite30mm 1St./VE
Nadellager (massiv) NA4826 ID 130mm AD 165mm Breite35mm 1St./VE
Nadellager (massiv) NA4828 ID 140mm AD 175mm Breite35mm 1St./VE
Nadellager (massiv) NA4830 C3 ID 150mm AD 190mm Breite40mm 1St./VE
Nadellager (massiv) NA4830 ID 150mm AD 190mm Breite40mm 1St./VE
Nadellager (massiv) NA4864 ID 320mm AD 400mm Breite80mm 1St./VE
Nadellager (massiv) NA4872 ID 360mm AD 440mm Breite80mm 1St./VE
Nadellager (massiv) NA4903 ID 17mm AD 30mm Breite13mm 1St./VE

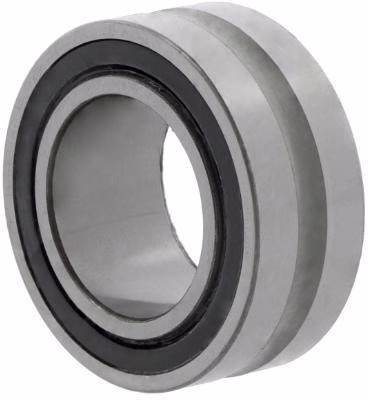

Nadellager (massiv) NA4905 .2RS ID 25mm AD 42mm Breite18mm 1St./VE
Nadellager (massiv) NA4905 ID 25mm AD 42mm Breite17mm 1St./VE
Nadellager (massiv) NA4907 ID 35mm AD 55mm Breite20mm 1St./VE
Nadellager (massiv) NA4911 ID 55mm AD 80mm Breite25mm
Nadellager (massiv) NA4918 ID 90mm AD 125mm Breite35mm 1St./VE
Nadellager (massiv) NA4919 ID 95mm AD 130mm Breite35mm 1St./VE
Nadellager (massiv) NA4920 ID 100mm AD 140mm Breite40mm 1St./VE
Nadellager (massiv) NA4924 ID 120mm AD 165mm Breite45mm 1St./VE
Über Nadellager
Nadellager sind Wälzlager mit langen, dünnen Zylinderrollen, den sogenannten Nadeln, deren großes Verhältnis von Länge zu Durchmesser eine hohe radiale Tragfähigkeit auf kleinem Raum ergibt. Dadurch bauen sie radial deutlich flacher als ein gleich tragfähiges Kugel- oder Zylinderrollenlager und eignen sich überall dort, wo der Durchmesser begrenzt ist. Sie nehmen Kräfte quer zur Welle auf, jedoch keine nennenswerten Axialkräfte. Je nach Bauform gibt es Nadellager mit eigenem Innenring (etwa Typ NKI oder NA) oder ohne Innenring, wobei dann die gehärtete und geschliffene Welle direkt als Laufbahn dient. Anders als die Nadelhülse, die einen dünnwandigen, tiefgezogenen Außenring besitzt, haben diese Lager bearbeitete Laufringe und eine höhere Tragzahl. Für rein radiale, beengte Lagerstellen sind Nadellager die kompakte Wahl. Achtet auf Wellen- und Gehäusetoleranz sowie die nötige Härte der Laufbahn.
