Einstell-Nadellager
Einstell-Nadellager sind Nadellager, die kleine Fluchtungsfehler ausgleichen, indem sich der Nadelkranz innerhalb des Außenrings geringfügig einstellt. …
Über Einstell-Nadellager

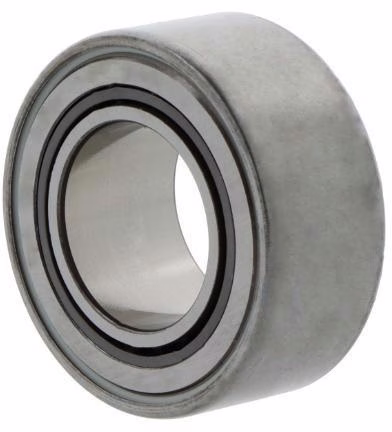

Einstell-Nadellager sind Nadellager, die kleine Fluchtungsfehler ausgleichen, indem sich der Nadelkranz innerhalb des Außenrings geringfügig einstellt. Zwischen Außenring und Nadeln sitzt ein ballig geformter Stützring, meist aus Kunststoff, der ein leichtes Verkippen zulässt und so Schiefstellungen von Welle und Gehäuse aufnimmt. Wie andere Nadellager bauen sie sehr flach und tragen hohe Radialkräfte; einen eigenen Innenring besitzen sie nicht, weshalb die Welle gehärtet und geschliffen sein muss. Im Unterschied zur starren Nadelhülse oder zum Nadelkranz, die keinen Winkelausgleich bieten und exakt fluchtende Laufbahnen verlangen, verzeiht das Einstell-Nadellager geringe Ausrichtfehler. Von winkelbeweglichen Kugellagern wie dem Pendelkugellager unterscheidet es sich durch die nadelförmigen Wälzkörper und die dadurch höhere Radialtragzahl auf kleinem Durchmesser. Eingesetzt werden Einstell-Nadellager dort, wo enge Bauräume mit unvermeidlichen Fluchtungsfehlern zusammentreffen, etwa in Getrieben und Gelenken.
