Nadel-Schrägkugellager
Nadel-Schrägkugellager vereinen ein Radial-Nadellager und ein Schrägkugellager in einer flachbauenden Einheit. Die Aufgabenteilung ist klar: Die Radialkräfte trägt allein das Nadellager, die Axialkräfte allein der Schrägkugel-Anteil. …
Nadel-Schrägkugellager NKIA59/22 ID 22mm AD 39mm Breite23mm 1St./VE
Nadel-Schrägkugellager NKIA59/22 ID 22mm AD 39mm Breite23mm 1St./VE
Nadel-Schrägkugellager NKIA5901 ID 12mm AD 24mm Breite16mm
Nadel-Schrägkugellager NKIA5908 ID 40mm AD 62mm Breite30mm 1St./VE
Nadel-Schrägkugellager NKIA5911 ID 55mm AD 80mm Breite34mm 1St./VE
Nadel-Schrägkugellager NKIA5912 ID 60mm AD 85mm Breite34mm
Nadel-Schrägkugellager NKIA5912 ID 60mm AD 85mm Breite34mm 1St./VE
Nadel-Schrägkugellager NKIA5913 ID 65mm AD 90mm Breite34mm

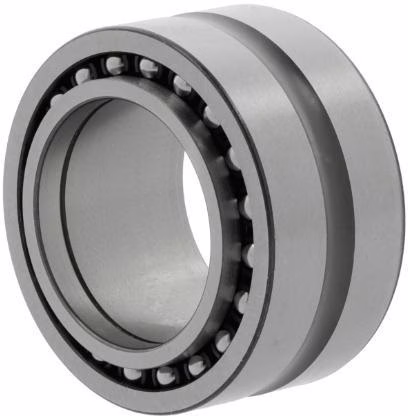

Nadel-Schrägkugellager NKIB59/22 ID 22mm AD 39mm Breite25mm 1St./VE
Nadel-Schrägkugellager NKIB5901 ID 12mm AD 24mm Breite17,5mm 1St./VE
Nadel-Schrägkugellager NKIB5903 ID 17mm AD 30mm Breite20mm 1St./VE
Über Nadel-Schrägkugellager
Nadel-Schrägkugellager vereinen ein Radial-Nadellager und ein Schrägkugellager in einer flachbauenden Einheit. Die Aufgabenteilung ist klar: Die Radialkräfte trägt allein das Nadellager, die Axialkräfte allein der Schrägkugel-Anteil. So nehmen diese Lager hohe radiale und zugleich axiale Kräfte auf und lassen dabei hohe Drehzahlen zu. Sie besitzen einen Innenring und sind nach DIN 5429 ausgeführt: Bei der Reihe NKIA ist der Innenring einteilig und der Axialteil einseitig belastbar, bei NKIB ist er aus einem breiten und einem schmalen Ring zusammengesetzt und nimmt wechselseitige Axialkräfte auf. Eine leichte Vorspannung des Axialteils sorgt für sicheren Lauf; der Kugelkäfig besteht meist aus Kunststoff. Anders als das Nadel-Axialkugellager, dessen Axialteil ein reines Axialkugellager ohne Innenring ist, arbeitet hier ein Schrägkugellager mit Innenring. Damit eignen sich diese Lager als kompakte Stütz- oder Festlager.
