Pendelrollenlager
Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. …
Pendelrollenlager 10X22205 EAW33EE ID 25mm AD 52mm Breite23mm 1St./VE
Pendelrollenlager 10X22210 EAW33EE ID 50mm AD 90mm Breite28mm 1St./VE
Pendelrollenlager 10X22211 EAW33EE ID 55mm AD 100mm Breite31mm 1St./VE
Pendelrollenlager 10X22211 EAW33EEL ID 55mm AD 100mm Breite31mm 1St./VE
Pendelrollenlager 10X22212 EAW33EE ID 60mm AD 110mm Breite34mm 1St./VE
Pendelrollenlager 10X22213 EAW33EEL ID 65mm AD 120mm Breite38mm 1St./VE
Pendelrollenlager 10X22214 EAW33EE ID 70mm AD 125mm Breite38mm 1St./VE
Pendelrollenlager 10X22216 EAW33EE ID 80mm AD 140mm Breite40mm 1St./VE
Pendelrollenlager 10X22216 EAW33EEL ID 80mm AD 140mm Breite40mm 1St./VE
Pendelrollenlager 10X22218 EAW33EE ID 90mm AD 160mm Breite48mm 1St./VE

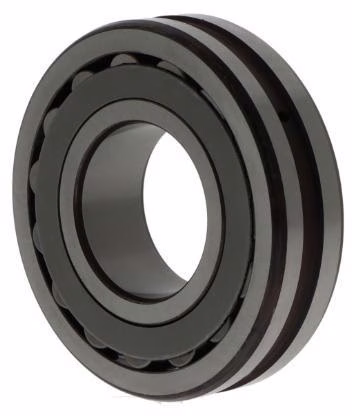

Pendelrollenlager 21307 EXQW33C3 ID 35mm AD 80mm Breite21mm
Pendelrollenlager 21307 EXQW33KC3 ID 35mm AD 80mm Breite21mm 1St./VE
Über Pendelrollenlager
Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. Zwei Reihen tonnenförmiger Rollen stützen sich auf einer gemeinsamen kugeligen Laufbahn im Außenring ab, sodass sich der Innenring frei einschwenkt und sich das Lager selbst einstellt. Diese Verbindung aus hoher Tragfähigkeit und Winkelbeweglichkeit macht das Pendelrollenlager zum robusten Lager für schwere, betriebsraue Anwendungen; gängige Maße folgen DIN 635 mit den Reihen 222, 223, 230, 231, 232, 240 und 241. Im Unterschied zum einreihigen Tonnenlager, das eine geringere Tragzahl bietet und kaum Axialkräfte aufnimmt, trägt das zweireihige Pendelrollenlager deutlich mehr und axial beidseitig. Vom Pendelkugellager grenzt es sich durch die wesentlich höhere Belastbarkeit ab, vom rein radial verschiebbaren Toroidalrollenlager durch die Aufnahme von Axialkräften. Eingesetzt werden Pendelrollenlager in Walzwerken, Schwingsieben, Getrieben, Windkraftanlagen und im Schwermaschinenbau.
