Nadel-Axialkugellager
Nadel-Axialkugellager kombinieren ein Radial-Nadellager mit einem Axial-Kugellager in einer Einheit und nehmen so hohe radiale Kräfte zusammen mit einer einseitigen Axialkraft auf. …
Nadel-Axialkugellager NKX10 -TV ID 10mm AD 19mm Breite23mm -20 b.+120GradC

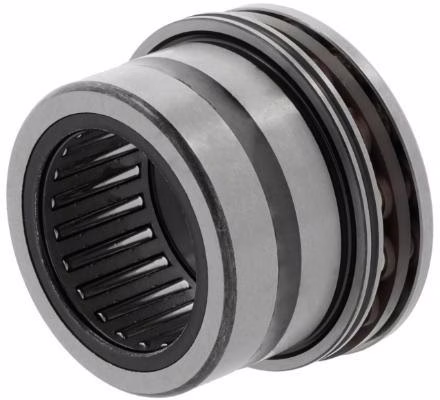

Nadel-Axialkugellager NKX10 -TVP ID 50mm AD 62mm Breite35mm -20 b.+120GradC
Nadel-Axialkugellager NKX10 -Z-TV-XL ID10mm AD19mm Breite23mm -20 b.+120Grad

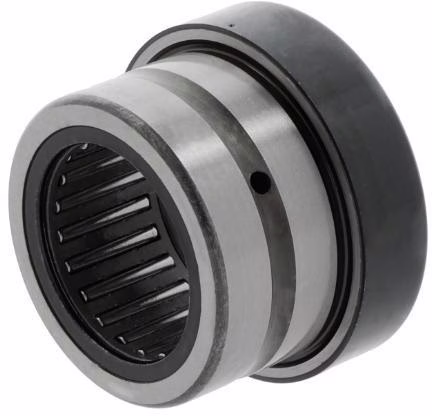

Nadel-Axialkugellager NKX10 -Z-TVP ID 10mm AD19mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX10 T2 ID 10mm AD 24mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX10 T2Z ID 10mm AD 19mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX12 -Z ID 12mm AD 21mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX12 -Z ID 12mm AD 27,2mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX12 -Z-XL ID 12mm AD 21mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX12 ID 12mm AD 21mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX12 ID 12mm AD 21mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX12 T2 ID 12mm AD 21mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX12 T2Z ID 12mm AD 27mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX15 -Z ID 15mm AD 24mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX15 -Z-XL ID 15mm AD 24mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX15 ID 15mm AD 24mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX15 ID 15mm AD 24mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX15 T2 ID 15mm AD 24mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX15 T2Z ID 15mm AD 24mm Breite23mm -20 b.+120GradC
Nadel-Axialkugellager NKX17 -Z ID 17mm AD 26mm Breite25mm -20 b.+120GradC
Nadel-Axialkugellager NKX17 -Z ID 17mm AD 26mm Breite25mm -20 b.+120GradC
Nadel-Axialkugellager NKX17 -Z-XL ID 17mm AD 26mm Breite25mm -20 b.+120GradC
Nadel-Axialkugellager NKX17 ID 17mm AD 26mm Breite25mm -20 b.+120GradC
Nadel-Axialkugellager NKX17 ID 17mm AD 26mm Breite25mm -20 b.+120GradC
Nadel-Axialkugellager NKX17 T2 ID 17mm AD 26mm Breite25mm -20 b.+120GradC
Nadel-Axialkugellager NKX17 T2Z ID 17mm AD 26mm Breite25mm -20 b.+120GradC
Nadel-Axialkugellager NKX20 -Z ID 20mm AD 30mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX20 -Z ID 20mm AD 30mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX20 -Z-XL ID 20mm AD 30mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX20 ID 20mm AD 30mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX20 ID 20mm AD 30mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX20 ID 20mm AD 35mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX20 T2 ID 20mm AD 30mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX20 T2Z ID 20mm AD 35mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX25 -Z-XL ID 25mm AD 37mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX25 ID 25mm AD 37mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX25 ID 25mm AD 37mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX25 ID 25mm AD 42mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX25 T2 ID 25mm AD 37mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX25 T2Z ID 25mm AD 37mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX30 -Z ID 30mm AD 42mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX30 -Z ID 30mm AD 42mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX30 -Z-XL ID 30mm AD 42mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX30 ID 30mm AD 42mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX30 ID 30mm AD 42mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX30 T2 ID 30mm AD 42mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX30 T2Z ID 30mm AD 42mm Breite30mm -20 b.+120GradC
Nadel-Axialkugellager NKX35 -Z ID 35mm AD 47mm Breite30mm -20 b.+120GradC
Über Nadel-Axialkugellager
Nadel-Axialkugellager kombinieren ein Radial-Nadellager mit einem Axial-Kugellager in einer Einheit und nehmen so hohe radiale Kräfte zusammen mit einer einseitigen Axialkraft auf. Sie werden ohne Innenring geliefert und bauen radial besonders flach; Voraussetzung ist, dass die Welle als Laufbahn gehärtet und geschliffen ist, andernfalls lässt sich ein separater Innenring einsetzen. Die Reihe NKX hat als Axialteil einen Kugelkranz mit Käfig, die Reihe NX einen vollkugeligen Axialteil; eine Stahlblech-Deckkappe (Ausführung Z) hält den Axialteil zusammen und macht das Lager selbsthaltend. Für die Axialkraftaufnahme ist eine leichte Vorspannung erforderlich, Schiefstellungen sind nicht zulässig. Anders als das Nadel-Schrägkugellager, dessen Axialteil ein Schrägkugellager mit Innenring ist, arbeitet hier ein reines Axialkugellager ohne Innenring. So entsteht eine sehr kompakte Lagerung für enge Wellenmittenabstände.
