Kegelrollenlager
Kegelrollenlager nehmen hohe Kräfte radial und axial in einer Richtung auf und sind damit für kombinierte Belastungen ausgelegt. …
Kegelrollenlager 02474 ID 28,575mm
Kegelrollenlager 02474/02420 ID 28,575mm AD 68,262mm Breite22,225mm
Kegelrollenlager 02872/02820 ID 28,575mm AD 73,025mm Breite22,225mm 1St./VE
Kegelrollenlager 02875 ID 31,75mm
Kegelrollenlager 02877 ID 34,925mm
Kegelrollenlager 03062/03162 ID 15,875mm AD 41,275mm Breite14,288mm

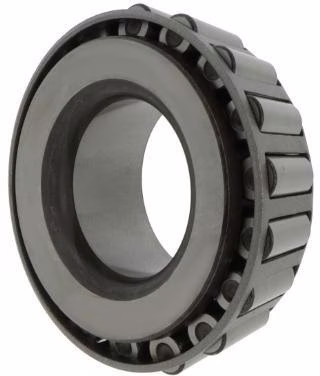

Kegelrollenlager 07087 ID 22,225mm 1St./VE
Kegelrollenlager 07087X/07210 X ID 22,225mm AD 50,8mm Breite15,011mm 1St./VE
Kegelrollenlager 07096 ID 25,159mm
Kegelrollenlager 07100 SA ID 25,4mm
Kegelrollenlager 07100/07204 ID 25,4mm AD 51,994mm Breite15,011mm 1St./VE
Kegelrollenlager 07100S/07210 X ID 25,4mm AD 50,8mm Breite15,011mm 1St./VE
Kegelrollenlager 09067/09195 ID 19,05mm AD 49,225mm Breite18,034mm
Kegelrollenlager 09067/09196 ID 19,05mm AD 49,225mm Breite21,209mm 1St./VE
Kegelrollenlager 09074/09195 ID 19,05mm AD 49,225mm Breite19,845mm 1St./VE
Kegelrollenlager 11157 ID 39,98mm
Kegelrollenlager 11162 ID 41,275mm
Kegelrollenlager 11590/11520 Breite14,288mm
Kegelrollenlager 11590/11520 ID 15,875mm AD 42,862mm Breite14,228mm 1St./VE
Kegelrollenlager 12168 ID 42,862mm
Kegelrollenlager 12303 AD 76,992mm
Kegelrollenlager 12520 AD 49,225mm
Kegelrollenlager 13621 AD 69,012mm

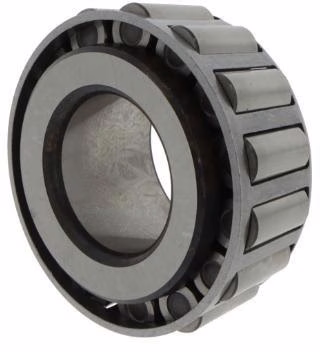

Kegelrollenlager 14116 ID 30,226mm 1St./VE
Kegelrollenlager 14118 ID 30mm
Kegelrollenlager 14124 ID 31,75mm AD 68,956mm Breite19,583mm
Kegelrollenlager 14131/14276 ID 33,338mm AD 69,012mm Breite19,845mm 1St./VE
Kegelrollenlager 14139 X ID 35mm
Kegelrollenlager 14276 AD 69,012mm
Kegelrollenlager 14283 AD 72,085mm
Kegelrollenlager 14525 AD 68,262mm
Kegelrollenlager 14585 ID 34,925mm
Kegelrollenlager 15101 ID 25,4mm
Kegelrollenlager 15101/15250 X ID 25,4mm AD 63,5mm Breite20,638mm
Kegelrollenlager 15115 ID 29,987mm
Kegelrollenlager 15123/15245 ID 31,75mm AD 62mm Breite19,05mm
Kegelrollenlager 15125 ID 31,75mm
Kegelrollenlager 15250 AD 63,5mm
Kegelrollenlager 15250 X AD 63,5mm
Kegelrollenlager 15523 AD 60,325mm
Kegelrollenlager 15580 ID 26,987mm
Kegelrollenlager 16137 ID 1,375mm
Kegelrollenlager 16143 ID 36,512mm
Kegelrollenlager 16150/16282 ID 38,1mm AD 72mm Breite19mm 1St./VE
Kegelrollenlager 16150/16283 ID 38,1mm AD 72,238mm Breite23,812mm
Kegelrollenlager 16150/16284 ID 38,1mm AD 72,238mm Breite20,638mm 1St./VE
Kegelrollenlager 1620 AD 66,675mm
Kegelrollenlager 16284 AD 72,238mm
Über Kegelrollenlager
Kegelrollenlager nehmen hohe Kräfte radial und axial in einer Richtung auf und sind damit für kombinierte Belastungen ausgelegt. Ihre kegeligen Rollen laufen zwischen einem kegeligen Innenring (Kegel) und Außenring (Schale), deren gedachte Kegelspitzen sich auf der Lagerachse treffen; dadurch rollen die Rollen schlupffrei ab. Das Lager ist trennbar: Der Innenring mit Rollenkranz und der Außenring lassen sich getrennt montieren, was Ein- und Ausbau erleichtert. Da ein einzelnes Lager die Axialkraft nur in eine Richtung stützt, werden Kegelrollenlager meist paarweise in O- oder X-Anordnung eingebaut und über das Lagerspiel eingestellt oder vorgespannt. Typische Einsätze sind Radlagerungen, Getriebe und Spindeln. Anders als ein Schrägkugellager mit punktförmigem Kugelkontakt tragen die Linienkontakte der Kegelrollen höhere Lasten, allerdings bei geringerer Drehzahl. Metrische Lager sind nach DIN ISO 355 bezeichnet. Achtet beim paarweisen Einbau auf die korrekte Spiel- oder Vorspannungseinstellung.
