Kegelrollenlager
Kegelrollenlager nehmen hohe Kräfte radial und axial in einer Richtung auf und sind damit für kombinierte Belastungen ausgelegt. …
Kegelrollenlager 30209 ID 45mm AD 85mm Breite20,75mm 1St./VE
Kegelrollenlager 30210 J ID 50mm AD 90mm Breite21,75mm
Kegelrollenlager 30211 ID 55mm AD 100mm Breite22,75mm
Kegelrollenlager 30211 J ID 55mm AD 100mm Breite22,75mm
Kegelrollenlager 30211 U ID 55mm AD 100mm Breite22,75mm

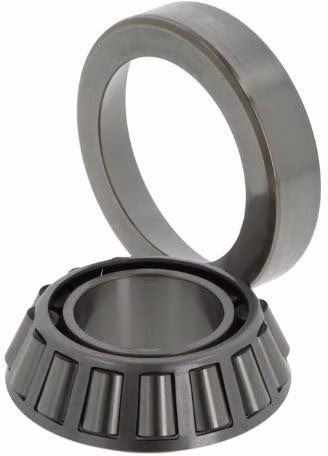

Kegelrollenlager 30212 -XL-P5 ID 60mm AD 110mm Breite22mm 1St./VE
Kegelrollenlager 30212 ID 60mm AD 110mm Breite23,75mm 1St./VE
Kegelrollenlager 30213 ID 65mm AD 120mm Breite24,75mm
Kegelrollenlager 30213 ID 65mm AD 120mm Breite24,75mm 1St./VE
Kegelrollenlager 30214 ID 70mm AD 125mm Breite26,25mm 1St./VE
Kegelrollenlager 30215 Innen-Ø 75 mm Außen-Ø 130 mm Breite27,25 mm SKF
Kegelrollenlager 30215 ID 75mm AD 130mm Breite27,25mm 1St./VE
Kegelrollenlager 30215 J ID 75mm AD 130mm Breite27,25mm 1St./VE
Kegelrollenlager 30216 ID 80mm AD 140mm Breite28,25mm 1St./VE
Über Kegelrollenlager
Kegelrollenlager nehmen hohe Kräfte radial und axial in einer Richtung auf und sind damit für kombinierte Belastungen ausgelegt. Ihre kegeligen Rollen laufen zwischen einem kegeligen Innenring (Kegel) und Außenring (Schale), deren gedachte Kegelspitzen sich auf der Lagerachse treffen; dadurch rollen die Rollen schlupffrei ab. Das Lager ist trennbar: Der Innenring mit Rollenkranz und der Außenring lassen sich getrennt montieren, was Ein- und Ausbau erleichtert. Da ein einzelnes Lager die Axialkraft nur in eine Richtung stützt, werden Kegelrollenlager meist paarweise in O- oder X-Anordnung eingebaut und über das Lagerspiel eingestellt oder vorgespannt. Typische Einsätze sind Radlagerungen, Getriebe und Spindeln. Anders als ein Schrägkugellager mit punktförmigem Kugelkontakt tragen die Linienkontakte der Kegelrollen höhere Lasten, allerdings bei geringerer Drehzahl. Metrische Lager sind nach DIN ISO 355 bezeichnet. Achtet beim paarweisen Einbau auf die korrekte Spiel- oder Vorspannungseinstellung.
