Kegelrollenlager
Kegelrollenlager nehmen hohe Kräfte radial und axial in einer Richtung auf und sind damit für kombinierte Belastungen ausgelegt. …
Kegelrollenlager 30218 ID 90mm AD 160mm Breite32,5mm 1St./VE
Kegelrollenlager 30219 ID 95mm AD 170mm Breite34,5mm 1St./VE

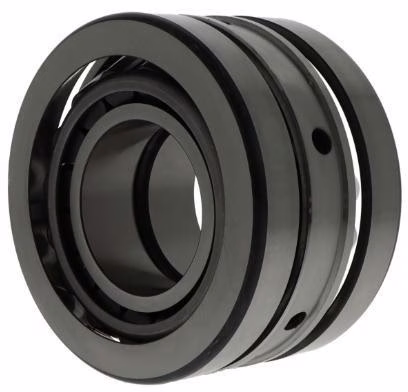

Kegelrollenlager 30220 /DF ID 100mm AD 180mm Breite74mm
Kegelrollenlager 30220 ID 100mm AD 180mm Breite37mm
Kegelrollenlager 30220 ID 100mm AD 180mm Breite37mm 1St./VE
Kegelrollenlager 30220 J ID 100mm AD 180mm Breite37mm 1St./VE
Kegelrollenlager 30224 -XL-P5 ID 120mm AD 215mm Breite43,5mm 1St./VE
Kegelrollenlager 30224 ID 110mm AD 200mm Breite41mm 1St./VE
Kegelrollenlager 30224 ID 120mm AD 215mm Breite43,5mm
Kegelrollenlager 30224 ID 120mm AD 215mm Breite43,5mm 1St./VE
Kegelrollenlager 30226 J ID 130mm AD 230mm Breite43,75mm
Kegelrollenlager 30228 ID 140mm AD 250mm Breite45,75mm 1St./VE
Kegelrollenlager 30228 ID 140mm AD 250mm Breite45,75mm 1St./VE
Über Kegelrollenlager
Kegelrollenlager nehmen hohe Kräfte radial und axial in einer Richtung auf und sind damit für kombinierte Belastungen ausgelegt. Ihre kegeligen Rollen laufen zwischen einem kegeligen Innenring (Kegel) und Außenring (Schale), deren gedachte Kegelspitzen sich auf der Lagerachse treffen; dadurch rollen die Rollen schlupffrei ab. Das Lager ist trennbar: Der Innenring mit Rollenkranz und der Außenring lassen sich getrennt montieren, was Ein- und Ausbau erleichtert. Da ein einzelnes Lager die Axialkraft nur in eine Richtung stützt, werden Kegelrollenlager meist paarweise in O- oder X-Anordnung eingebaut und über das Lagerspiel eingestellt oder vorgespannt. Typische Einsätze sind Radlagerungen, Getriebe und Spindeln. Anders als ein Schrägkugellager mit punktförmigem Kugelkontakt tragen die Linienkontakte der Kegelrollen höhere Lasten, allerdings bei geringerer Drehzahl. Metrische Lager sind nach DIN ISO 355 bezeichnet. Achtet beim paarweisen Einbau auf die korrekte Spiel- oder Vorspannungseinstellung.
