Nadellager
Nadellager sind Wälzlager mit langen, dünnen Zylinderrollen, den sogenannten Nadeln, deren großes Verhältnis von Länge zu Durchmesser eine hohe radiale Tragfähigkeit auf kleinem Raum ergibt. …
Nadellager (massiv) NK95/36 R+1R85X95X36 ID 85mm AD 115mm Breite35mm 1St./VE
Nadellager (massiv) NKI17/16 ID 17mm AD 29mm Breite16mm 1St./VE
Nadellager (massiv) NKI17/20 -C3 ID 17mm AD 29mm Breite20mm 1St./VE
Nadellager (massiv) NKI20/16 ID 20mm AD 32mm Breite16mm 1St./VE

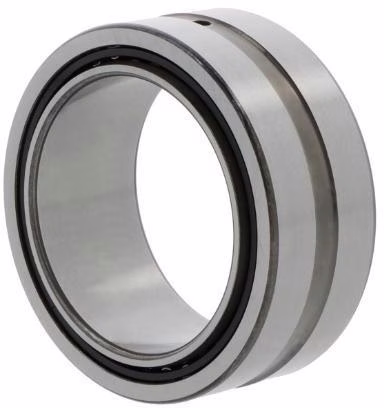

Nadellager (massiv) NKI25/20 -TVP ID 25mm AD 38mm Breite20mm 1St./VE
Nadellager (massiv) NKI28/20 TN ID 28mm AD 42mm Breite20mm 1St./VE
Nadellager (massiv) NKI30/20 -TV-XL-C3 ID 30mm AD 45mm Breite20mm 1St./VE
Nadellager (massiv) NKI30/20 TN ID 30mm AD 45mm Breite20mm 1St./VE
Nadellager (massiv) NKI30/30 TN ID 30mm AD 45mm Breite30mm 1St./VE
Nadellager (massiv) NKI32/20 ID 32mm AD 47mm Breite20mm 1St./VE
Nadellager (massiv) NKI35/30 ID 35mm AD 50mm Breite30mm 1St./VE
Nadellager (massiv) NKI40/30 -TVP ID 40mm AD 55mm Breite30mm 1St./VE
Nadellager (massiv) NKI42/30 ID 42mm AD 57mm Breite30mm 1St./VE
Nadellager (massiv) NKI50/25 ID 50mm AD 68mm Breite25mm 1St./VE
Nadellager (massiv) NKI6/16 TN ID 6mm AD 16mm Breite16mm 1St./VE
Nadellager (massiv) NKI65/35 ID 65mm AD 90mm Breite35mm 1St./VE
Nadellager (massiv) NKI7/12 TN ID 7mm AD 17mm Breite12mm 1St./VE
Nadellager (massiv) NKI80/35 -C3 ID 80mm AD 110mm Breite35mm 1St./VE
Über Nadellager
Nadellager sind Wälzlager mit langen, dünnen Zylinderrollen, den sogenannten Nadeln, deren großes Verhältnis von Länge zu Durchmesser eine hohe radiale Tragfähigkeit auf kleinem Raum ergibt. Dadurch bauen sie radial deutlich flacher als ein gleich tragfähiges Kugel- oder Zylinderrollenlager und eignen sich überall dort, wo der Durchmesser begrenzt ist. Sie nehmen Kräfte quer zur Welle auf, jedoch keine nennenswerten Axialkräfte. Je nach Bauform gibt es Nadellager mit eigenem Innenring (etwa Typ NKI oder NA) oder ohne Innenring, wobei dann die gehärtete und geschliffene Welle direkt als Laufbahn dient. Anders als die Nadelhülse, die einen dünnwandigen, tiefgezogenen Außenring besitzt, haben diese Lager bearbeitete Laufringe und eine höhere Tragzahl. Für rein radiale, beengte Lagerstellen sind Nadellager die kompakte Wahl. Achtet auf Wellen- und Gehäusetoleranz sowie die nötige Härte der Laufbahn.
