Nadellager
Nadellager sind Wälzlager mit langen, dünnen Zylinderrollen, den sogenannten Nadeln, deren großes Verhältnis von Länge zu Durchmesser eine hohe radiale Tragfähigkeit auf kleinem Raum ergibt. …

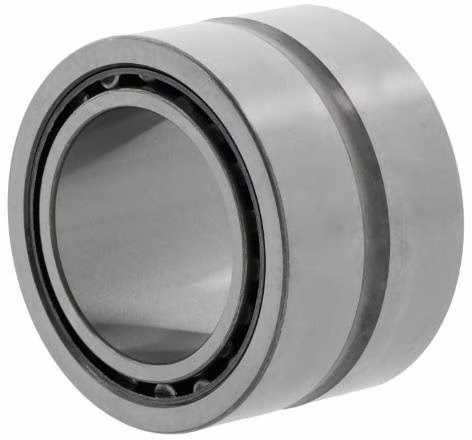

Nadellager (massiv) NA6907 ID 35mm AD 55mm Breite36mm 1St./VE
Nadellager (massiv) NA6911 -ZW-XL-C3 ID 55mm AD 80mm Breite45mm 1St./VE
Nadellager (massiv) NA6911 ID 55mm AD 80mm Breite45mm 1St./VE
Nadellager (massiv) NA6913 -ZW-XL-C3 ID 65mm AD 90mm Breite45mm 1St./VE
Nadellager (massiv) NK100/26 ID 100mm AD 120mm Breite26mm 1St./VE
Nadellager (massiv) NK100/26 R ID 100mm AD 120mm Breite26mm 1St./VE
Nadellager (massiv) NK105/26 R ID 105mm AD 125mm Breite26mm 1St./VE
Nadellager (massiv) NK105/36 ID 105mm AD 125mm Breite36mm 1St./VE
Nadellager (massiv) NK105/36 R ID 105mm AD 125mm Breite36mm 1St./VE
Nadellager (massiv) NK110/30 ID 110mm AD 130mm Breite30mm 1St./VE
Nadellager (massiv) NK110/40 R ID 110mm AD 130mm Breite40mm 1St./VE

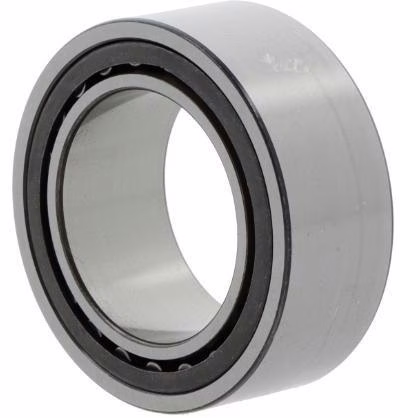

Nadellager (massiv) NK12/16 +1R9X12X16 ID 9mm AD 19mm Breite16mm 1St./VE
Nadellager (massiv) NK14/16 ID 14mm AD 22mm Breite16mm 1St./VE
Nadellager (massiv) NK14/20 R ID 14mm AD 22mm Breite20mm 1St./VE
Nadellager (massiv) NK16/20 ID 16mm AD 24mm Breite20mm 1St./VE
Nadellager (massiv) NK16/20 R+1R12X16X20 ID 12mm AD 24mm Breite20mm 1St./VE
Nadellager (massiv) NK17/16 ID 17mm AD 25mm Breite16mm 1St./VE
Nadellager (massiv) NK20/20 ID 20mm AD 28mm Breite20mm 1St./VE
Nadellager (massiv) NK24/20 R+1R20X24X20 ID 20mm AD 32mm Breite20mm 1St./VE
Über Nadellager
Nadellager sind Wälzlager mit langen, dünnen Zylinderrollen, den sogenannten Nadeln, deren großes Verhältnis von Länge zu Durchmesser eine hohe radiale Tragfähigkeit auf kleinem Raum ergibt. Dadurch bauen sie radial deutlich flacher als ein gleich tragfähiges Kugel- oder Zylinderrollenlager und eignen sich überall dort, wo der Durchmesser begrenzt ist. Sie nehmen Kräfte quer zur Welle auf, jedoch keine nennenswerten Axialkräfte. Je nach Bauform gibt es Nadellager mit eigenem Innenring (etwa Typ NKI oder NA) oder ohne Innenring, wobei dann die gehärtete und geschliffene Welle direkt als Laufbahn dient. Anders als die Nadelhülse, die einen dünnwandigen, tiefgezogenen Außenring besitzt, haben diese Lager bearbeitete Laufringe und eine höhere Tragzahl. Für rein radiale, beengte Lagerstellen sind Nadellager die kompakte Wahl. Achtet auf Wellen- und Gehäusetoleranz sowie die nötige Härte der Laufbahn.
