Nadellager
Nadellager sind Wälzlager mit langen, dünnen Zylinderrollen, den sogenannten Nadeln, deren großes Verhältnis von Länge zu Durchmesser eine hohe radiale Tragfähigkeit auf kleinem Raum ergibt. …
Nadellager (massiv) NK25/20 ID 25mm AD 33mm Breite20mm 1St./VE
Nadellager (massiv) NK29/30 R+1R25X29X30 ID 25mm AD 38mm Breite30mm 1St./VE

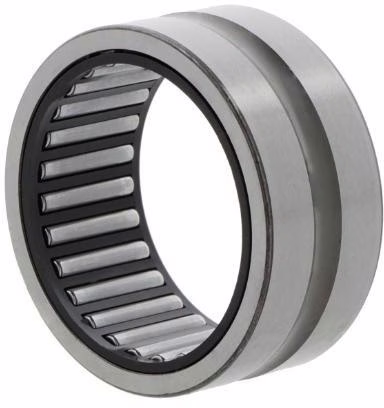

Nadellager (massiv) NK30/20 TN ID 30mm AD 40mm Breite20mm 1St./VE
Nadellager (massiv) NK35/30 R+1R30X35X30 ID 30mm AD 45mm Breite30mm 1St./VE
Nadellager (massiv) NK37/30 R+1R32X37X30 ID 32mm AD 47mm Breite30mm 1St./VE
Nadellager (massiv) NK40/30 R+1R35X40X30 ID 35mm AD 50mm Breite30mm 1St./VE
Nadellager (massiv) NK45/30 TN ID 45mm AD 55mm Breite30mm 1St./VE
Nadellager (massiv) NK5/10 -TN ID 5mm AD 10mm Breite10mm
Nadellager (massiv) NK50/25 RCT+1R45X50X25 ID 45mm AD 62mm Breite25mm
Nadellager (massiv) NK50/35 TN ID 50mm AD 62mm Breite35mm 1St./VE
Nadellager (massiv) NK60/35 ID 60mm AD 72mm Breite35mm 1St./VE
Nadellager (massiv) NK68/35 R+1R60X68X35 ID 60mm AD 82mm Breite35mm 1St./VE
Nadellager (massiv) NK70/25 ID 70mm AD 85mm Breite25mm 1St./VE
Nadellager (massiv) NK70/35 ID 70mm AD 85mm Breite35mm 1St./VE
Nadellager (massiv) NK8/16 TN ID 8mm AD 15mm Breite16mm 1St./VE
Über Nadellager
Nadellager sind Wälzlager mit langen, dünnen Zylinderrollen, den sogenannten Nadeln, deren großes Verhältnis von Länge zu Durchmesser eine hohe radiale Tragfähigkeit auf kleinem Raum ergibt. Dadurch bauen sie radial deutlich flacher als ein gleich tragfähiges Kugel- oder Zylinderrollenlager und eignen sich überall dort, wo der Durchmesser begrenzt ist. Sie nehmen Kräfte quer zur Welle auf, jedoch keine nennenswerten Axialkräfte. Je nach Bauform gibt es Nadellager mit eigenem Innenring (etwa Typ NKI oder NA) oder ohne Innenring, wobei dann die gehärtete und geschliffene Welle direkt als Laufbahn dient. Anders als die Nadelhülse, die einen dünnwandigen, tiefgezogenen Außenring besitzt, haben diese Lager bearbeitete Laufringe und eine höhere Tragzahl. Für rein radiale, beengte Lagerstellen sind Nadellager die kompakte Wahl. Achtet auf Wellen- und Gehäusetoleranz sowie die nötige Härte der Laufbahn.
