Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager NNU4922 -S-K-M-SP ID 110mm AD 150mm Breite40mm

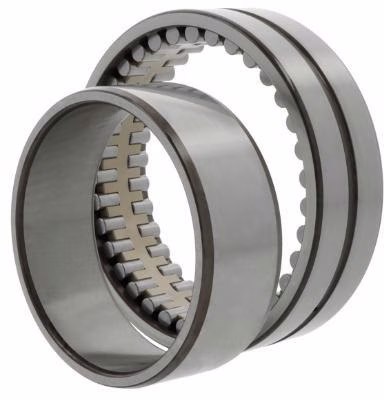

Zylinderrollenlager NNU4922 -S-M-SP ID 110mm AD 150mm Breite40mm
Zylinderrollenlager NNU4922 B/SPW33 ID 110mm AD 150mm Breite40mm
Zylinderrollenlager NNU4924 -S-K-M-SP ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4924 -S-M-SP ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4924 B/SPC3W33 ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4924 B/SPW33 ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4924 BK/SPW33 ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4926 -S-M-SP ID 130mm AD 180mm Breite50mm
Zylinderrollenlager NNU4926 K.SMSP ID 130mm AD 180mm Breite50mm
Zylinderrollenlager NNU4928 -S-K-M-SP ID 140mm AD 190mm Breite50mm
Zylinderrollenlager NNU4928 -S-M-SP ID 140mm AD 190mm Breite50mm
Zylinderrollenlager NNU4928 B/SPW33 ID 140mm AD 190mm Breite50mm
Zylinderrollenlager NNU4928 BK/SPW33 ID 140mm AD 190mm Breite50mm
Zylinderrollenlager NNU4930 -S-K-M-SP ID 150mm AD 210mm Breite60mm
Zylinderrollenlager NNU4930 -S-M-SP ID 150mm AD 210mm Breite60mm
Zylinderrollenlager NNU4930 B/SPW33 ID 150mm AD 210mm Breite60mm
Zylinderrollenlager NNU4930 BK/SPW33 ID 150mm AD 210mm Breite60mm
Zylinderrollenlager NNU4932 -S-K-M-SP ID 160mm AD 220mm Breite60mm
Zylinderrollenlager NNU4932 -S-M-SP ID 160mm AD 220mm Breite60mm
Zylinderrollenlager NNU4932 B/SPC3W33 ID 160mm AD 220mm Breite60mm
Zylinderrollenlager NNU4934 -S-K-M-SP ID 170mm AD 230mm Breite60mm 1St./VE
Zylinderrollenlager NNU4934 -S-M-SP ID 170mm AD 230mm Breite60mm
Zylinderrollenlager NNU4934 B/SPC3W33 ID 170mm AD 230mm Breite60mm
Zylinderrollenlager NNU4934 B/SPW33 ID 170mm AD 230mm Breite60mm
Zylinderrollenlager NNU4934 BK/SPW33 ID 170mm AD 230mm Breite60mm
Zylinderrollenlager NNU4936 -S-K-M-SP ID 180mm AD 250mm Breite69mm
Zylinderrollenlager NNU4936 -S-M-SP ID 180mm AD 250mm Breite69mm
Zylinderrollenlager NNU4936 B/SPW33 ID 180mm AD 250mm Breite69mm
Zylinderrollenlager NNU4936 BSPC3W33 ID 180mm AD 250mm Breite69mm
Zylinderrollenlager NNU4938 -S-K-M-SP ID 190mm AD 260mm Breite69mm
Zylinderrollenlager NNU4938 B/SPC3W33 ID 190mm AD 260mm Breite69mm
Zylinderrollenlager NNU4938 BK/SPW33 ID 190mm AD 260mm Breite69mm
Zylinderrollenlager NNU4938 SMSP ID 190mm AD 260mm Breite69mm
Zylinderrollenlager NNU4940 -S-K-M-SP ID 200mm AD 280mm Breite80mm
Zylinderrollenlager NNU4940 -S-M-SP ID 200mm AD 280mm Breite80mm
Zylinderrollenlager NNU4940 B/SPC3W33 ID 200mm AD 280mm Breite80mm
Zylinderrollenlager NNU4940 BK/SPW33 ID 200mm AD 280mm Breite80mm
Zylinderrollenlager NNU4940 BSPW33 ID 200mm AD 280mm Breite80mm
Zylinderrollenlager NNU4944 -S-K-M-SP ID 220mm AD 300mm Breite80mm
Zylinderrollenlager NNU4944 -S-M-SP ID 220mm AD 300mm Breite80mm
Zylinderrollenlager NNU4944 B/SPC3W33 ID 220mm AD 300mm Breite80mm
Zylinderrollenlager NNU4944 B/SPW33 ID 220mm AD 300mm Breite80mm
Zylinderrollenlager NNU4944 BK/SPW33 ID 220mm AD 300mm Breite80mm
Zylinderrollenlager NNU4948 BK/SPW33 ID 240mm AD 320mm Breite80mm 1St./VE
Zylinderrollenlager NNU4952 -S-K-M-SP ID 260mm AD 360mm Breite100mm
Zylinderrollenlager NU10/500 EMA ID 500mm AD 720mm Breite100mm 1St./VE
Zylinderrollenlager NU10/530 EMA ID 530mm AD 780mm Breite112mm 1St./VE
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
