Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager NNF5018 -PP-V-2NR ID 90mm AD 140mm Breite67mm 1St./VE
Zylinderrollenlager NNF5020 -2LS-V ID 100mm AD 150mm Breite67mm 1St./VE
Zylinderrollenlager NNF5022 -PP-V-2NR ID 110mm AD 170mm Breite80mm 1St./VE
Zylinderrollenlager NNF5024 -A-2LS-V-2NR ID 120mm AD 180mm Breite79mm
Zylinderrollenlager NNF5024 -PP-V ID 120mm AD 180mm Breite80mm 1St./VE
Zylinderrollenlager NNF5024 -PP-V-2NR ID 120mm AD 180mm Breite80mm 1St./VE
Zylinderrollenlager NNF5024 ADA-2LSV ID 120mm AD 180mm Breite80mm
Zylinderrollenlager NNF5026 -2LS-V-2NR ID 130mm AD 200mm Breite95mm
Zylinderrollenlager NNF5026 -A-2LS-V-2NR ID 130mm AD 200mm Breite95mm
Zylinderrollenlager NNF5030 -PP-V ID 150mm AD 225mm Breite100mm 1St./VE
Zylinderrollenlager NNF5032 -PP-V ID 160mm AD 240mm Breite109mm
Zylinderrollenlager NNF5032 -PP-V-2NR ID 160mm AD 240mm Breite109mm
Zylinderrollenlager NNF5034 -PP-V ID 170mm AD 260mm Breite122mm
Zylinderrollenlager NNF5036 -PP-V-2NR ID 180mm AD 280mm Breite136mm
Zylinderrollenlager NNF5040 -PP-V ID 200mm AD 310mm Breite150mm
Zylinderrollenlager NNF5048 -PP-V ID 240mm AD 360mm Breite160mm
Zylinderrollenlager NNU4164 -M-C3-W33 ID 320mm AD 540mm Breite218mm 1St./VE

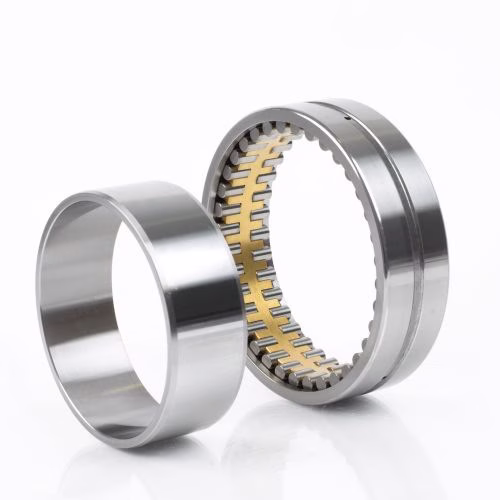

Zylinderrollenlager NNU4920 -S-K-M-SP ID 100mm AD 140mm Breite40mm
Zylinderrollenlager NNU4920 B/SPC3W33 ID 100mm AD 140mm Breite40mm
Zylinderrollenlager NNU4920 B/SPW33 ID 100mm AD 140mm Breite40mm
Zylinderrollenlager NNU4921 K.SMSP ID 105mm AD 145mm Breite40mm
Zylinderrollenlager NNU4922 -S-K-M-SP ID 110mm AD 150mm Breite40mm

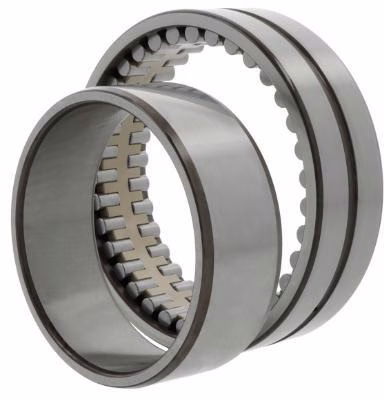

Zylinderrollenlager NNU4922 -S-M-SP ID 110mm AD 150mm Breite40mm
Zylinderrollenlager NNU4922 B/SPW33 ID 110mm AD 150mm Breite40mm
Zylinderrollenlager NNU4924 -S-K-M-SP ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4924 -S-M-SP ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4924 B/SPC3W33 ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4924 B/SPW33 ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4924 BK/SPW33 ID 120mm AD 165mm Breite45mm
Zylinderrollenlager NNU4926 -S-M-SP ID 130mm AD 180mm Breite50mm
Zylinderrollenlager NNU4926 K.SMSP ID 130mm AD 180mm Breite50mm
Zylinderrollenlager NNU4928 -S-K-M-SP ID 140mm AD 190mm Breite50mm
Zylinderrollenlager NNU4928 -S-M-SP ID 140mm AD 190mm Breite50mm
Zylinderrollenlager NNU4928 B/SPW33 ID 140mm AD 190mm Breite50mm
Zylinderrollenlager NNU4928 BK/SPW33 ID 140mm AD 190mm Breite50mm
Zylinderrollenlager NNU4930 -S-M-SP ID 150mm AD 210mm Breite60mm
Zylinderrollenlager NNU4930 B/SPW33 ID 150mm AD 210mm Breite60mm
Zylinderrollenlager NNU4930 BK/SPW33 ID 150mm AD 210mm Breite60mm
Zylinderrollenlager NNU4932 -S-K-M-SP ID 160mm AD 220mm Breite60mm
Zylinderrollenlager NNU4932 -S-M-SP ID 160mm AD 220mm Breite60mm
Zylinderrollenlager NNU4932 B/SPC3W33 ID 160mm AD 220mm Breite60mm
Zylinderrollenlager NNU4934 -S-K-M-SP ID 170mm AD 230mm Breite60mm 1St./VE
Zylinderrollenlager NNU4934 -S-M-SP ID 170mm AD 230mm Breite60mm
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
