Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager NN3036 K/SPW33 ID 180mm AD 280mm Breite74mm
Zylinderrollenlager NN3038 -AS-K-M-SP ID 190mm AD 290mm Breite75mm
Zylinderrollenlager NN3040 -AS-K-M-SP ID 200mm AD 310mm Breite82mm
Zylinderrollenlager NN3044 -AS-K-M-SP ID 220mm AD 340mm Breite90mm 1St./VE
Zylinderrollenlager NN3048 -AS-K-M-SP ID 240mm AD 360mm Breite92mm 1St./VE
Zylinderrollenlager NN3060 -AS-K-M-SP ID 300mm AD 460mm Breite118mm
Zylinderrollenlager NN3068 -AS-K-M-SP ID 340mm AD 520mm Breite133mm 1St./VE

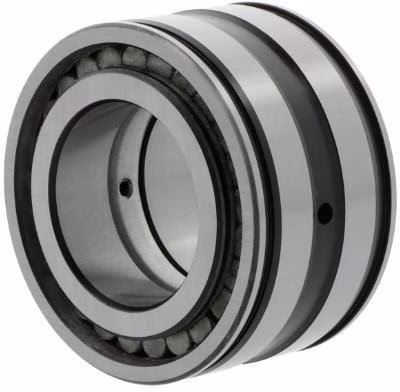

Zylinderrollenlager NNC4830 -V ID 150mm AD 190mm Breite40mm 1St./VE
Zylinderrollenlager NNC4920 -V ID 100mm AD 140mm Breite40mm 1St./VE
Zylinderrollenlager NNC4926 -V-C3 ID 130mm AD 180mm Breite50mm
Zylinderrollenlager NNC4928 -V ID 140mm AD 190mm Breite50mm 1St./VE
Zylinderrollenlager NNC4952 -V ID 260mm AD 360mm Breite100mm
Zylinderrollenlager NNCF4916 -V ID 80mm AD 110mm Breite30mm 1St./VE
Zylinderrollenlager NNCF5018 -V-C3 ID 90mm AD 140mm Breite67mm 1St./VE
Zylinderrollenlager NNCF5022 -V-C3 ID 110mm AD 170mm Breite80mm 1St./VE
Zylinderrollenlager NNCF5024 -V-C3 ID 120mm AD 180mm Breite80mm
Zylinderrollenlager NNCF5026 -V ID 130mm AD 200mm Breite95mm 1St./VE
Zylinderrollenlager NNCF5028 -V-C3 ID 140mm AD 210mm Breite95mm
Zylinderrollenlager NNCF5032 -V-C3 ID 160mm AD 240mm Breite109mm
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
