Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager NN3018 -D-K-TVP-SP-XL ID 90mm AD 140mm Breite37mm
Zylinderrollenlager NN3018 -D-TVP-SP-XL ID 90mm AD 140mm Breite37mm
Zylinderrollenlager NN3018 KTN9/SPW33 ID 90mm AD 140mm Breite37mm
Zylinderrollenlager NN3019 -D-TVP-SP-XL ID 95mm AD 145mm Breite37mm 1St./VE
Zylinderrollenlager NN3019 KTN9/SPW33 ID 95mm AD 145mm Breite37mm
Zylinderrollenlager NN3019 TN9/SPW33 ID 95mm AD 145mm Breite37mm
Zylinderrollenlager NN3020 -D-K-TVP-SP-XL ID 95mm AD 150mm Breite37mm
Zylinderrollenlager NN3020 KTN9/SPW33 ID 100mm AD 150mm Breite37mm
Zylinderrollenlager NN3021 -D-K-TVP-SP-XL ID 105mm AD 160mm Breite41mm
Zylinderrollenlager NN3021 -D-TVP-SP-XL ID 105mm AD 160mm Breite41mm
Zylinderrollenlager NN3021 KTN9/SP ID 105mm AD 160mm Breite41mm
Zylinderrollenlager NN3021 KTN9/SPW33 ID 105mm AD 160mm Breite41mm
Zylinderrollenlager NN3022 -D-K-TVP-SP-XL ID 110mm AD 170mm Breite45mm
Zylinderrollenlager NN3022 -D-TVP-SP-XL ID 110mm AD 170mm Breite45mm 1St./VE
Zylinderrollenlager NN3022 KTN9/SP ID 110mm AD 170mm Breite45mm
Zylinderrollenlager NN3022 KTN9/SPW33 ID 110mm AD 170mm Breite45mm
Zylinderrollenlager NN3022 TN9/SP ID 110mm AD 170mm Breite45mm
Zylinderrollenlager NN3022 TN9SPW33 ID 110mm AD 170mm Breite45mm
Zylinderrollenlager NN3024 -D-K-TVP-SP-XL ID 120mm AD 180mm Breite46mm
Zylinderrollenlager NN3024 -D-TVP-SP-XL ID 120mm AD 180mm Breite46mm 1St./VE
Zylinderrollenlager NN3024 KTN9/SP ID 120mm AD 180mm Breite46mm
Zylinderrollenlager NN3024 KTN9/SPW33 ID 120mm AD 180mm Breite46mm

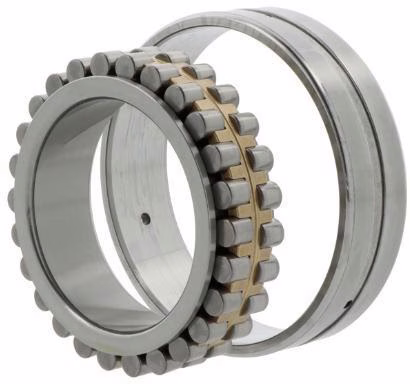

Zylinderrollenlager NN3026 -AS-M-SP ID 130mm AD 200mm Breite52mm
Zylinderrollenlager NN3026 K.ASMSP ID 130mm AD 200mm Breite52mm
Zylinderrollenlager NN3026 KTN9/SP ID 130mm AD 200mm Breite52mm
Zylinderrollenlager NN3026 KTN9/SPW33 ID 130mm AD 200mm Breite52mm
Zylinderrollenlager NN3028 -AS-K-M-SP ID 140mm AD 210mm Breite53mm
Zylinderrollenlager NN3028 -AS-M-SP ID 140mm AD 210mm Breite53mm
Zylinderrollenlager NN3028 K/SPW33 ID 140mm AD 210mm Breite53mm
Zylinderrollenlager NN3030 -AS-K-M-SP ID 150mm AD 225mm Breite56mm
Zylinderrollenlager NN3030 K/SPW33 ID 150mm AD 225mm Breite56mm
Zylinderrollenlager NN3032 -AS-K-M-SP ID 160mm AD 240mm Breite60mm
Zylinderrollenlager NN3032 -AS-M-SP ID 160mm AD 240mm Breite60mm 1St./VE
Zylinderrollenlager NN3032 K/SPW33 ID 160mm AD 240mm Breite60mm
Zylinderrollenlager NN3034 -AS-K-M-SP ID 170mm AD 260mm Breite67mm
Zylinderrollenlager NN3034 K/SPW33 ID 170mm AD 260mm Breite67mm
Zylinderrollenlager NN3036 -AS-K-M-SP ID 180mm AD 280mm Breite74mm
Zylinderrollenlager NN3036 -AS-M-SP ID 180mm AD 280mm Breite74mm
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
