Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …

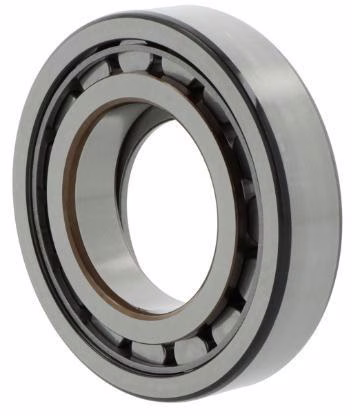

Zylinderrollenlager NUP313 W ID 65mm AD 140mm Breite33mm 1St./VE
Zylinderrollenlager NUP314 -E-XL-TVP2 ID 70mm AD 150mm Breite35mm
Zylinderrollenlager NUP314 -E-XL-TVP2-C3 ID 70mm AD 150mm Breite35mm 1St./VE
Zylinderrollenlager NUP314 ECNML/C3 ID 70mm AD 150mm Breite35mm 1St./VE
Zylinderrollenlager NUP314 ET ID 70mm AD 150mm Breite35mm 1St./VE
Zylinderrollenlager NUP315 -E-XL-TVP2 ID 75mm AD 160mm Breite37mm
Zylinderrollenlager NUP315 -E-XL-TVP2-C3 ID 75mm AD 160mm Breite37mm 1St./VE
Zylinderrollenlager NUP315 ECP ID 75mm AD 160mm Breite37mm
Zylinderrollenlager NUP316 -E-XL-TVP2 ID 80mm AD 170mm Breite39mm
Zylinderrollenlager NUP316 -E-XL-TVP2-C3 ID 80mm AD 170mm Breite39mm
Zylinderrollenlager NUP316 ET ID 80mm AD 170mm Breite39mm 1St./VE
Zylinderrollenlager NUP317 -E-XL-TVP2 ID 85mm AD 180mm Breite41mm
Zylinderrollenlager NUP317 -E-XL-TVP2-C3 ID 85mm AD 180mm Breite41mm
Zylinderrollenlager NUP317 ECP ID 85mm AD 180mm Breite41mm
Zylinderrollenlager NUP318 -E-M1 ID 90mm AD 190mm Breite43mm 1St./VE
Zylinderrollenlager NUP318 -E-XL-TVP2 ID 90mm AD 190mm Breite43mm
Zylinderrollenlager NUP318 -E-XL-TVP2-C3 ID 90mm AD 190mm Breite43mm
Zylinderrollenlager NUP318 ECJ ID 90mm AD 190mm Breite43mm 1St./VE
Zylinderrollenlager NUP319 -E-XL-TVP2 ID 95mm AD 200mm Breite45mm 1St./VE
Zylinderrollenlager NUP320 -E-M1 ID 100mm AD 215mm Breite47mm
Zylinderrollenlager NUP320 -E-M1A-C3 ID 100mm AD 215mm Breite47mm 1St./VE
Zylinderrollenlager NUP320 -E-XL-TVP2 ID 100mm AD 215mm Breite47mm
Zylinderrollenlager NUP320 -E-XL-TVP2-C3 ID 100mm AD 215mm Breite47mm
Zylinderrollenlager NUP320 ECJ ID 100mm AD 215mm Breite47mm
Zylinderrollenlager NUP320 EM ID 100mm AD 215mm Breite47mm 1St./VE
Zylinderrollenlager NUP320 ET ID 100mm AD 215mm Breite47mm 1St./VE
Zylinderrollenlager NUP322 -E-M1 ID 110mm AD 240mm Breite50mm 1St./VE
Zylinderrollenlager NUP322 -E-M1-C3 ID 110mm AD 240mm Breite50mm
Zylinderrollenlager NUP322 ETVP2 ID 110mm AD 240mm Breite50mm
Zylinderrollenlager NUP324 -E-XL-TVP2 ID 120mm AD 260mm Breite55mm
Zylinderrollenlager NUP326 -E-M1-C3 ID 130mm AD 260mm Breite55mm 1St./VE
Zylinderrollenlager NUP326 -E-M6-C3 ID 130mm AD 280mm Breite58mm
Zylinderrollenlager NUP328 -E-M1 ID 140mm AD 300mm Breite62mm
Zylinderrollenlager NUP328 -E-M1-C3 ID 140mm AD 300mm Breite62mm 1St./VE
Zylinderrollenlager NUP330 -E-M1 ID 150mm AD 320mm Breite65mm 1St./VE
Zylinderrollenlager NUP330 -E-M1-C3 ID 150mm AD 320mm Breite65mm 1St./VE
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
