Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager NUP308 -E-TVP3-C3 ID 40mm AD 90mm Breite23mm 1St./VE
Zylinderrollenlager NUP308 -E-XL-TVP2-C3 ID 40mm AD 90mm Breite23mm

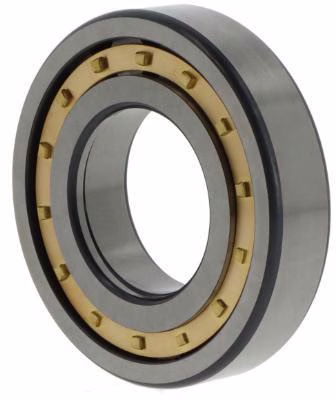

Zylinderrollenlager NUP309 -E-M1 ID 45mm AD 100mm Breite25mm 1St./VE
Zylinderrollenlager NUP309 -E-M1-C3 ID 45mm AD 100mm Breite25mm 1St./VE
Zylinderrollenlager NUP309 -E-TVP3 ID 45mm AD 100mm Breite25mm 1St./VE
Zylinderrollenlager NUP309 -E-TVP3-C3 ID 45mm AD 100mm Breite25mm 1St./VE
Zylinderrollenlager NUP309 -E-XL-TVP2 ID 45mm AD 100mm Breite25mm
Zylinderrollenlager NUP309 -E-XL-TVP2-C3 ID 45mm AD 100mm Breite25mm

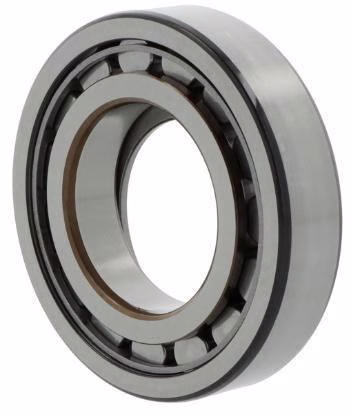

Zylinderrollenlager NUP309 ECJ ID 45mm AD 100mm Breite25mm 1St./VE
Zylinderrollenlager NUP309 ECJ/C3 ID 45mm AD 100mm Breite25mm 1St./VE
Zylinderrollenlager NUP309 ECNJ/C3VM004 ID 45mm AD 100mm Breite25mm 1St./VE
Zylinderrollenlager NUP309 EW ID 45mm AD 100mm Breite25mm 1St./VE
Zylinderrollenlager NUP309 EWC3 ID 45mm AD 100mm Breite25mm 1St./VE
Zylinderrollenlager NUP310 -E-TVP3-C3 ID 50mm AD 110mm Breite27mm
Zylinderrollenlager NUP310 -E-XL-TVP2 ID 50mm AD 110mm Breite27mm
Zylinderrollenlager NUP310 -E-XL-TVP2-C3 ID 50mm AD 110mm Breite27mm
Zylinderrollenlager NUP310 ECJ ID 50mm AD 110mm Breite27mm 1St./VE
Zylinderrollenlager NUP311 -E-XL-TVP2-C3 ID 55mm AD 120mm Breite29mm 1St./VE
Zylinderrollenlager NUP311 ET ID 55mm AD 120mm Breite29mm 1St./VE
Zylinderrollenlager NUP311 ETC3 ID 55mm AD 120mm Breite29mm 1St./VE
Zylinderrollenlager NUP312 -E-M1-C3 ID 60mm AD 130mm Breite31mm
Zylinderrollenlager NUP312 -E-XL-TVP2 ID 60mm AD 130mm Breite31mm
Zylinderrollenlager NUP312 -E-XL-TVP2-C3 ID 60mm AD 130mm Breite31mm
Zylinderrollenlager NUP313 -E-M1-C3 ID 65mm AD 140mm Breite33mm 1St./VE
Zylinderrollenlager NUP313 -E-XL-TVP2 ID 65mm AD 140mm Breite33mm
Zylinderrollenlager NUP313 -E-XL-TVP2-C3 ID 65mm AD 140mm Breite33mm
Zylinderrollenlager NUP313 ET ID 65mm AD 140mm Breite33mm 1St./VE
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
