Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager RNU2207 -E-TVP3 ID 44mm AD 72mm Breite23mm 1St./VE

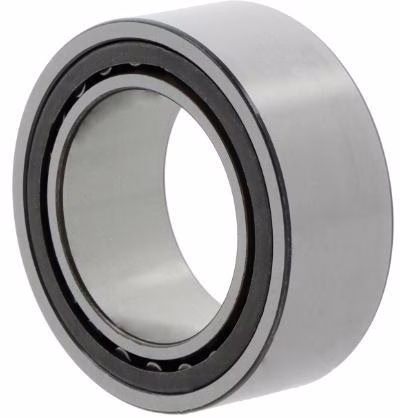

Zylinderrollenlager RNU2212 ECP ID 72mm AD 110mm Breite28mm 1St./VE
Zylinderrollenlager RNU310 -E-XL-TVP2 ID 65mm AD 110mm Breite27mm 1St./VE
Zylinderrollenlager RNU310 ECP ID 65mm AD 110mm Breite27mm 1St./VE
Zylinderrollenlager RSL182218 ID 90mm AD 140,61mm Breite40mm
Zylinderrollenlager RSL183004 ID 20mm AD 36,81mm Breite16mm
Zylinderrollenlager RSL183007 ID 35mm AD 55,52mm Breite20mm
Zylinderrollenlager RSL183008 ID 40mm AD 61,74mm Breite21mm
Zylinderrollenlager RSL183009 ID 45mm AD 66,85mm Breite23mm 1St./VE
Zylinderrollenlager RSL185010 ID 50mm AD 72,33mm Breite40mm
Zylinderrollenlager RSL185024 ID 120mm AD 167,58mm Breite80mm
Zylinderrollenlager RSL185026 ID 130mm AD 183,81mm Breite95mm
Zylinderrollenlager SL014830 -C3 ID 150mm AD 190mm Breite40mm 1St./VE
Zylinderrollenlager SL014832 -C3 ID 160mm AD 200mm Breite40mm 1St./VE
Zylinderrollenlager SL014834 -C3 ID 170mm AD 215mm Breite45mm
Zylinderrollenlager SL014834 ID 170mm AD 215mm Breite45mm
Zylinderrollenlager SL014836 -C3 ID 180mm AD 225mm Breite45mm 1St./VE
Zylinderrollenlager SL014838 -C3 ID 190mm AD 240mm Breite50mm 1St./VE
Zylinderrollenlager SL014838 ID 190mm AD 240mm Breite50mm 1St./VE
Zylinderrollenlager SL014840 -C3 ID 200mm AD 250mm Breite50mm
Zylinderrollenlager SL014848 -C3 ID 240mm AD 300mm Breite60mm 1St./VE
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
