Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …

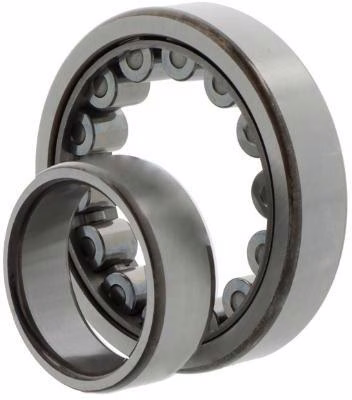

Zylinderrollenlager NU407 -M ID 35mm AD 100mm Breite25mm
Zylinderrollenlager NU407 W ID 35mm AD 100mm Breite25mm
Zylinderrollenlager NU409 -M1 ID 45mm AD 120mm Breite29mm
Zylinderrollenlager NU409 MC3 ID 45mm AD 120mm Breite29mm 1St./VE
Zylinderrollenlager NU411 -M1-C3 ID 55mm AD 140mm Breite33mm
Zylinderrollenlager NU412 -M1A-C3 ID 60mm AD 150mm Breite35mm 1St./VE
Zylinderrollenlager NU412 WC3 ID 60mm AD 150mm Breite35mm 1St./VE
Zylinderrollenlager NU413 WC3 ID 65mm AD 160mm Breite37mm 1St./VE
Zylinderrollenlager NU416 WC3 ID 80mm AD 200mm Breite48mm
Zylinderrollenlager NU417 -M1 ID 85mm AD 210mm Breite52mm 1St./VE
Zylinderrollenlager NU417 -M1-C3 ID 85mm AD 210mm Breite52mm 1St./VE
Zylinderrollenlager NU417 M ID 85mm AD 210mm Breite52mm 1St./VE
Zylinderrollenlager NU417 MC3 ID 85mm AD 210mm Breite52mm 1St./VE
Zylinderrollenlager NU418 -M1-C3 ID 90mm AD 225mm Breite54mm 1St./VE
Zylinderrollenlager NU419 -M ID 95mm AD 240mm Breite55mm 1St./VE
Zylinderrollenlager NU419 -M1 ID 95mm AD 240mm Breite55mm 1St./VE
Zylinderrollenlager NU421 M ID 105mm AD 260mm Breite60mm 1St./VE
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
