Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager NU328 -E-XL-TVP2-C3 ID 140mm AD 300mm Breite62mm

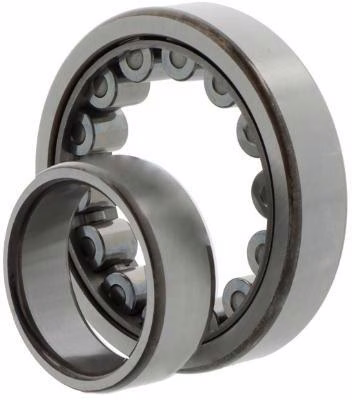

Zylinderrollenlager NU328 ECJ/C3 ID 140mm AD 300mm Breite62mm
Zylinderrollenlager NU328 ECM/C3 ID 140mm AD 300mm Breite62mm
Zylinderrollenlager NU330 -E-M6-C3 ID 150mm AD 320mm Breite65mm
Zylinderrollenlager NU330 ECM/C3 ID 150mm AD 320mm Breite65mm
Zylinderrollenlager NU330 ECM/C4VA301 ID 150mm AD 320mm Breite65mm
Zylinderrollenlager NU330 EM1C3 ID 150mm AD 320mm Breite65mm
Zylinderrollenlager NU330 EMC3 ID 150mm AD 320mm Breite65mm 1St./VE
Zylinderrollenlager NU332 -E-M1-C3 ID 160mm AD 340mm Breite68mm 1St./VE
Zylinderrollenlager NU332 -E-M6-C3 ID 160mm AD 340mm Breite68mm
Zylinderrollenlager NU332 ECM/C3 ID 160mm AD 340mm Breite68mm
Zylinderrollenlager NU332 ECML/C3 ID 160mm AD 340mm Breite68mm
Zylinderrollenlager NU332 EM ID 160mm AD 340mm Breite68mm 1St./VE
Zylinderrollenlager NU332 EMC3 ID 160mm AD 340mm Breite68mm 1St./VE
Zylinderrollenlager NU334 -E-TB-M1-C3 ID 170mm AD 360mm Breite72mm
Zylinderrollenlager NU334 EMC3 ID 170mm AD 360mm Breite72mm 1St./VE
Zylinderrollenlager NU336 -E-M6-C3 ID 180mm AD 380mm Breite75mm
Zylinderrollenlager NU336 -E-TB-M1 ID 180mm AD 380mm Breite75mm
Zylinderrollenlager NU336 ETBM1C3 ID 180mm AD 380mm Breite75mm
Zylinderrollenlager NU338 -E-M6 ID 190mm AD 400mm Breite78mm 1St./VE
Zylinderrollenlager NU338 -E-M6-C3 ID 190mm AD 400mm Breite78mm
Zylinderrollenlager NU338 -E-TB-M1 ID 190mm AD 400mm Breite78mm
Zylinderrollenlager NU338 -E-TB-M1-C3 ID 190mm AD 400mm Breite78mm
Zylinderrollenlager NU338 EMC3 ID 190mm AD 400mm Breite78mm 1St./VE
Zylinderrollenlager NU340 -E-TB-M1 ID 200mm AD 420mm Breite80mm
Zylinderrollenlager NU340 ETBM1C3 ID 200mm AD 420mm Breite80mm
Zylinderrollenlager NU344 -E-TB-M1 ID 220mm AD 460mm Breite88mm
Zylinderrollenlager NU348 -E-M1 ID 240mm AD 500mm Breite95mm
Zylinderrollenlager NU348 -E-TB-M1 ID 240mm AD 500mm Breite95mm
Zylinderrollenlager NU348 -E-TB-M1-C3 ID 240mm AD 500mm Breite95mm
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
