Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager NJ2319 -E-M1 ID 95mm AD 200mm Breite67mm
Zylinderrollenlager NJ2319 -E-XL-TVP2 ID 95mm AD 200mm Breite67mm
Zylinderrollenlager NJ2319 -E-XL-TVP2-C3 ID 95mm AD 200mm Breite67mm
Zylinderrollenlager NJ2319 ECJ ID 95mm AD 200mm Breite67mm 1St./VE
Zylinderrollenlager NJ2319 ECML/C3 ID 95mm AD 200mm Breite67mm
Zylinderrollenlager NJ232 -E-M1 ID 160mm AD 290mm Breite48mm
Zylinderrollenlager NJ232 -E-M6-C3 ID 160mm AD 290mm Breite48mm
Zylinderrollenlager NJ232 ECML ID 160mm AD 290mm Breite48mm
Zylinderrollenlager NJ232 ECML/C3 ID 160mm AD 290mm Breite48mm 1St./VE
Zylinderrollenlager NJ232 EMC3 ID 160mm AD 290mm Breite48mm 1St./VE
Zylinderrollenlager NJ232 M ID 160mm AD 290mm Breite48mm 1St./VE
Zylinderrollenlager NJ2320 -E-M1-C3 ID 100mm AD 215mm Breite73mm
Zylinderrollenlager NJ2320 -E-M1A-C3 ID 100mm AD 215mm Breite73mm 1St./VE
Zylinderrollenlager NJ2320 -E-TVP3 ID 100mm AD 215mm Breite73mm
Zylinderrollenlager NJ2320 -E-TVP3-C3 ID 100mm AD 215mm Breite73mm
Zylinderrollenlager NJ2320 -E-XL-TVP2 ID 100mm AD 215mm Breite73mm
Zylinderrollenlager NJ2320 -E-XL-TVP2-C3 ID 100mm AD 215mm Breite73mm
Zylinderrollenlager NJ2320 ECJ/C3 ID 100mm AD 215mm Breite73mm

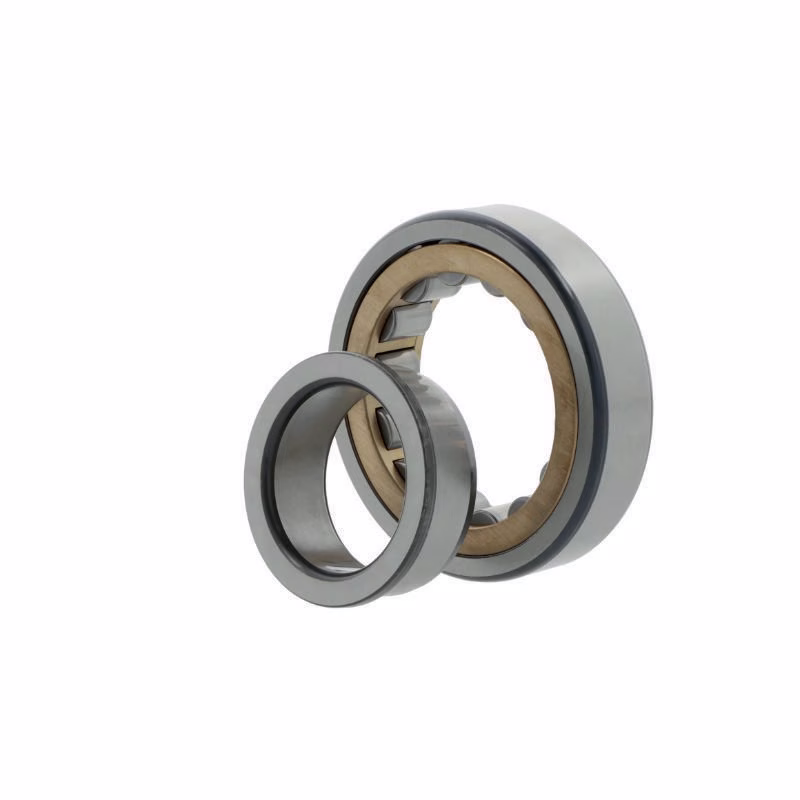

Zylinderrollenlager NJ2320 ECML ID 100mm AD 215mm Breite73mm
Zylinderrollenlager NJ2320 ECML/C3 ID 100mm AD 215mm Breite73mm
Zylinderrollenlager NJ2320 ECML/C4 ID 100mm AD 215mm Breite73mm
Zylinderrollenlager NJ2320 ECP/C3 ID 100mm AD 215mm Breite73mm 1St./VE
Zylinderrollenlager NJ2320 EMC3 ID 100mm AD 215mm Breite73mm 1St./VE
Zylinderrollenlager NJ2320 WC3 ID 100mm AD 215mm Breite73mm 1St./VE
Zylinderrollenlager NJ2322 -E-M1 ID 110mm AD 240mm Breite80mm
Zylinderrollenlager NJ2322 -E-M1-C3 ID 110mm AD 240mm Breite80mm
Zylinderrollenlager NJ2322 -E-M6-C3 ID 110mm AD 240mm Breite80mm
Zylinderrollenlager NJ2322 -E-MPA-C3 ID 110mm AD 240mm Breite80mm 1St./VE
Zylinderrollenlager NJ2322 -E-XL-TVP2 ID 110mm AD 240mm Breite80mm 1St./VE
Zylinderrollenlager NJ2322 -E-XL-TVP2-C3 ID 110mm AD 240mm Breite80mm
Zylinderrollenlager NJ2322 ECML/C3 ID 110mm AD 240mm Breite80mm
Zylinderrollenlager NJ2322 ECML/C4 ID 110mm AD 240mm Breite80mm
Zylinderrollenlager NJ2322 EM1AC3 ID 110mm AD 240mm Breite80mm
Zylinderrollenlager NJ2324 -E-M1 ID 120mm AD 260mm Breite86mm
Zylinderrollenlager NJ2324 -E-M1-C3 ID 120mm AD 260mm Breite86mm
Zylinderrollenlager NJ2324 -E-M6 ID 120mm AD 260mm Breite86mm

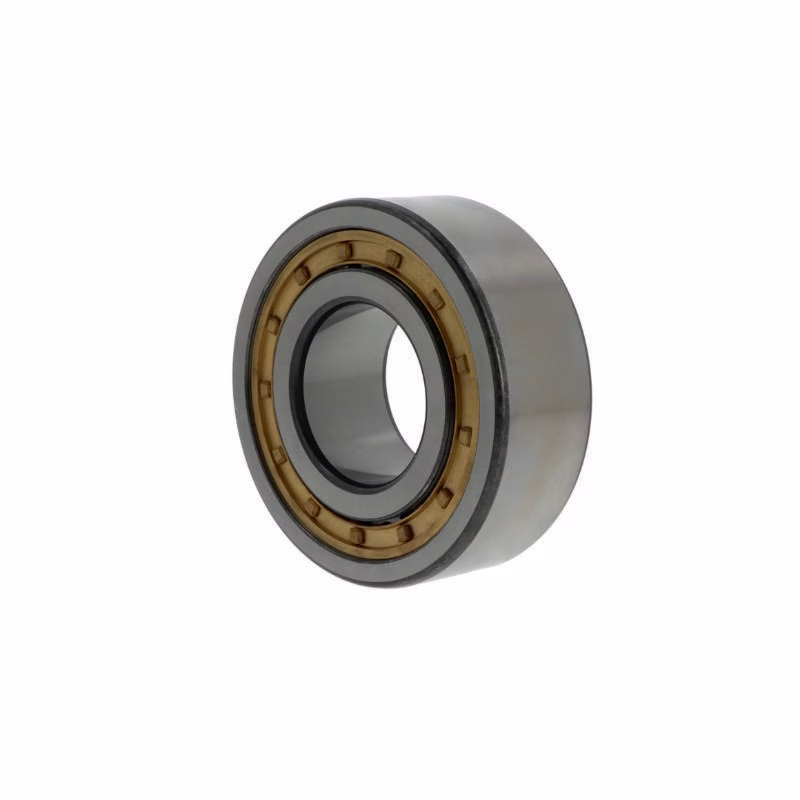

Zylinderrollenlager NJ2324 -E-MA6 ID 120mm AD 260mm Breite86mm
Zylinderrollenlager NJ2324 -E-MA6-C3 ID 120mm AD 260mm Breite86mm
Zylinderrollenlager NJ2324 -E-MPA ID 120mm AD 260mm Breite86mm
Zylinderrollenlager NJ2324 -E-XL-MCA-C3 ID 120mm AD 260mm Breite86mm 1St./VE
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
