Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …

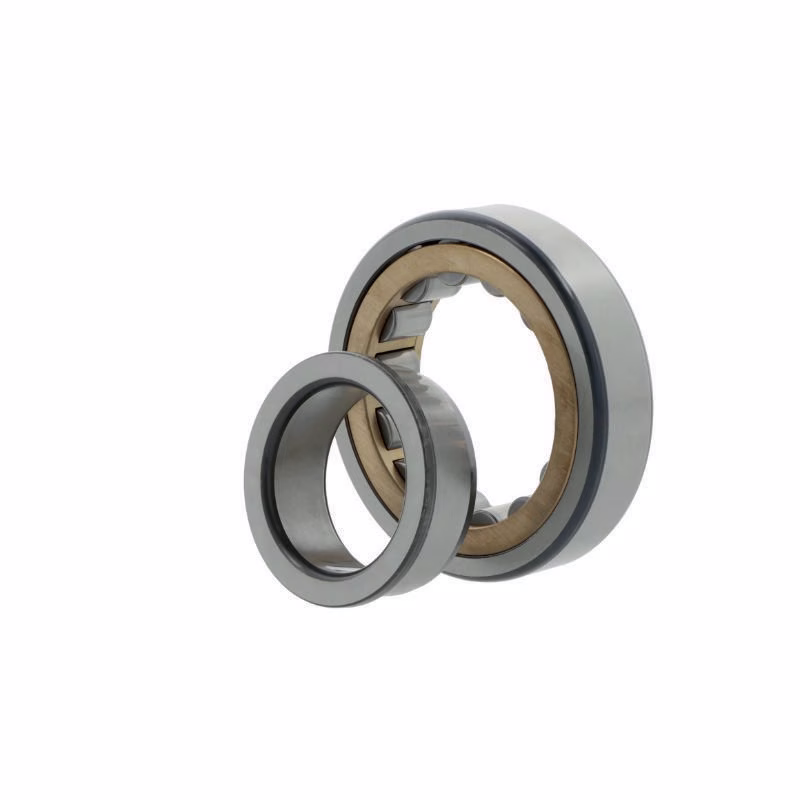

Zylinderrollenlager NJ2312 -E-M1A-C4 ID 60mm AD 130mm Breite46mm 1St./VE
Zylinderrollenlager NJ2312 -E-MPA ID 60mm AD 130mm Breite46mm 1St./VE
Zylinderrollenlager NJ2312 -E-TVP2-C4 ID 60mm AD 130mm Breite46mm
Zylinderrollenlager NJ2312 -E-TVP3-C4 ID 60mm AD 130mm Breite46mm
Zylinderrollenlager NJ2312 -E-XL-TVP2 ID 60mm AD 130mm Breite46mm
Zylinderrollenlager NJ2312 -E-XL-TVP2-C3 ID 60mm AD 130mm Breite46mm
Zylinderrollenlager NJ2312 ECML/C4VQ015 ID 60mm AD 130mm Breite46mm
Zylinderrollenlager NJ2313 -E-M6-C3 ID 65mm AD 140mm Breite48mm 1St./VE
Zylinderrollenlager NJ2313 -E-XL-TVP2-C3 ID 65mm AD 140mm Breite48mm
Zylinderrollenlager NJ2313 EMC3 ID 65mm AD 140mm Breite48mm 1St./VE
Zylinderrollenlager NJ2314 -E-M1-C4 ID 70mm AD 150mm Breite51mm 1St./VE
Zylinderrollenlager NJ2314 -E-MA6-C3 ID 70mm AD 150mm Breite51mm
Zylinderrollenlager NJ2314 -E-TVP2-C4 ID 70mm AD 150mm Breite51mm
Zylinderrollenlager NJ2314 -E-TVP3-C3 ID 70mm AD 150mm Breite51mm
Zylinderrollenlager NJ2314 -E-XL-TVP2-C3 ID 70mm AD 150mm Breite51mm
Zylinderrollenlager NJ2314 ECML/C3 ID 70mm AD 150mm Breite51mm 1St./VE
Zylinderrollenlager NJ2314 EMC3 ID 70mm AD 150mm Breite51mm 1St./VE
Zylinderrollenlager NJ2315 -E-M1A-C3 ID 75mm AD 160mm Breite55mm
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
