Stützrollen
Stützrollen sind dickwandige Laufrollen mit Bohrung, die über eine separate Achse oder einen Bolzen abgestützt werden und auf Führungsbahnen, Schienen oder Kurven abrollen. …
Stützrolle NATR10 -X ID 10mm AD 30mm Breite15mm

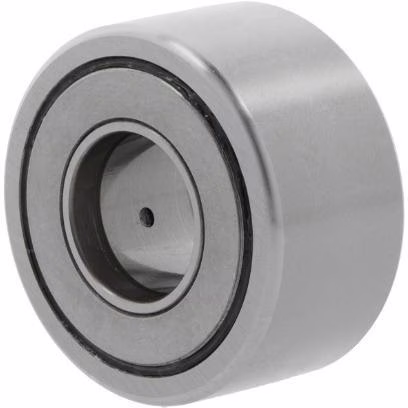

Stützrolle NATR12 -PP ID 12mm AD 32mm Breite15mm
Stützrolle NATR12 -PP-X ID 12mm AD 32mm Breite15mm
Stützrolle NATR15 ID 15mm AD 35mm Breite19mm
Stützrolle NATR17 -X ID 17mm AD 40mm Breite21mm
Über Stützrollen
Stützrollen sind dickwandige Laufrollen mit Bohrung, die über eine separate Achse oder einen Bolzen abgestützt werden und auf Führungsbahnen, Schienen oder Kurven abrollen. Der kräftige Außenring nimmt die Bahnkräfte direkt auf und ist je nach Ausführung zylindrisch oder ballig zur Kantenentlastung; innen laufen Nadel- oder Zylinderrollen. Gängige Bauarten sind die Jochausführung NATR mit Achszapfen und die Bolzenausführung NUTR, jeweils mit oder ohne axiale Führung durch Bordscheiben. Die Gegenbahn sollte gehärtet sein, um Verschleiß gering zu halten. Anders als Kurvenrollen, die über einen fest angesetzten Gewindezapfen einseitig verschraubt werden, sitzt die Stützrolle auf einer durchgehenden Achse und lässt sich beidseitig abstützen. Gegenüber allgemeinen Laufrollen ist die Stützrolle auf das Abrollen unter Bahn- und Anpresskräften ausgelegt. Eingesetzt werden Stützrollen in Kurven- und Fördereinrichtungen, Nockensteuerungen, Linearführungen und im Vorrichtungsbau.
