Stützrollen
Stützrollen sind dickwandige Laufrollen mit Bohrung, die über eine separate Achse oder einen Bolzen abgestützt werden und auf Führungsbahnen, Schienen oder Kurven abrollen. …

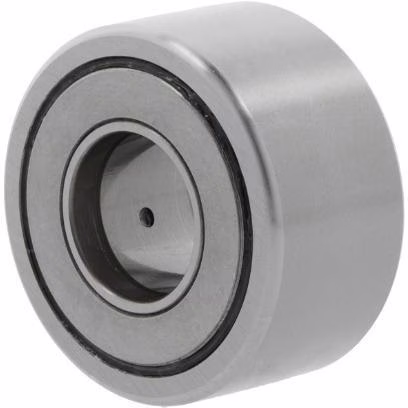

Stützrolle NATV10 /3AS ID 10mm AD 30mm Breite15mm
Stützrolle NATV17 -PP ID 17mm AD 40mm Breite21mm
Stützrolle NATV20 -PP ID 20mm AD 47mm Breite24mm
Stützrolle NATV25 -X-PP-A ID 25mm AD 52mm Breite25mm
Über Stützrollen
Stützrollen sind dickwandige Laufrollen mit Bohrung, die über eine separate Achse oder einen Bolzen abgestützt werden und auf Führungsbahnen, Schienen oder Kurven abrollen. Der kräftige Außenring nimmt die Bahnkräfte direkt auf und ist je nach Ausführung zylindrisch oder ballig zur Kantenentlastung; innen laufen Nadel- oder Zylinderrollen. Gängige Bauarten sind die Jochausführung NATR mit Achszapfen und die Bolzenausführung NUTR, jeweils mit oder ohne axiale Führung durch Bordscheiben. Die Gegenbahn sollte gehärtet sein, um Verschleiß gering zu halten. Anders als Kurvenrollen, die über einen fest angesetzten Gewindezapfen einseitig verschraubt werden, sitzt die Stützrolle auf einer durchgehenden Achse und lässt sich beidseitig abstützen. Gegenüber allgemeinen Laufrollen ist die Stützrolle auf das Abrollen unter Bahn- und Anpresskräften ausgelegt. Eingesetzt werden Stützrollen in Kurven- und Fördereinrichtungen, Nockensteuerungen, Linearführungen und im Vorrichtungsbau.
