Schrägkugellager
Schrägkugellager nehmen radiale und axiale Kräfte gleichzeitig auf, wobei die Axialkraft nur in eine Richtung gestützt wird. …

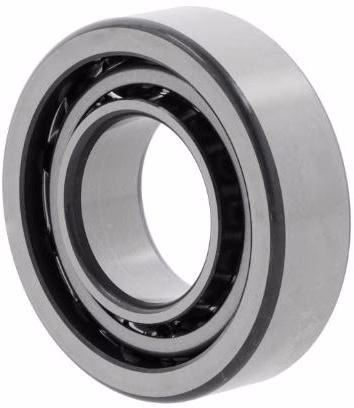

SCHKG LJT1.1/4 ID 31,75mm AD 69,85mm Breite17,46mm
SCHKG MJT3.1/2 ID 88,9mm AD 206,37mm Breite44,45mm
SCHKG S3202 -B-2RS ID 15mm AD 35mm Breite15,9mm
SCHKG S3204 -B ID 20mm AD 47mm Breite20,6mm
SCHKG S3305 -B-2RS ID 25mm AD 62mm Breite25,4mm
SCHKG S7201 -B ID 12mm AD 32mm Breite10mm
SCHKG S7203 -B ID 17mm AD 40mm Breite12mm 1St./VE
SCHKG S7204 -B ID 20mm AD 47mm Breite14mm

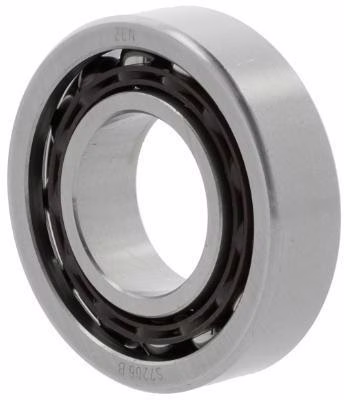

SCHKG S7206 -B-2RS ID 30mm AD 62mm Breite16mm
Über Schrägkugellager
Schrägkugellager nehmen radiale und axiale Kräfte gleichzeitig auf, wobei die Axialkraft nur in eine Richtung gestützt wird. Möglich macht das der Druckwinkel: Innen- und Außenlaufbahn sind so versetzt, dass die Kugeln die Last unter einem Berührungswinkel (üblich 15, 25 oder 40 Grad) übertragen. Einreihige Lager werden deshalb meist paarweise eingebaut, etwa in O- oder X-Anordnung oder in Tandem, um die Welle in beide Richtungen zu führen und vorzuspannen. Sie laufen ruhig, sind drehzahlfest und nach DIN 628 bezeichnet; typische Einsätze sind Spindeln, Pumpen und Getriebe. Anders als ein Rillenkugellager, das vorwiegend radiale und nur kleine Axialkräfte in beide Richtungen trägt, ist das Schrägkugellager auf gerichtete kombinierte Lasten ausgelegt. Für höchste Laufgenauigkeit bei Werkzeugmaschinen sind die enger tolerierten Spindellager im benachbarten Bereich zu finden. Achtet auf Druckwinkel, Anordnung und die richtige Vorspannung.
