Rillenkugellager
Rillenkugellager sind die meistverwendeten Wälzlager und nehmen überwiegend radiale sowie mäßige axiale Kräfte in beide Richtungen auf. Tiefe Laufrillen in Innen- und Außenring führen einen einreihigen Kugelkranz, der für geringe Reibung, ruhigen Lauf und hohe Drehzahlen sorgt. …

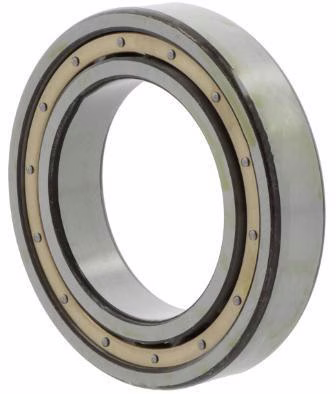

Rillenkugellager 16028 -M ID 140mm AD 210mm Breite22mm
Rillenkugellager 16030 ID 150mm AD 225mm Breite24mm
Rillenkugellager 16032 -M ID 160mm AD 240mm Breite25mm
Rillenkugellager 16032 C3 ID 160mm AD 240mm Breite25mm 1St./VE
Rillenkugellager 16034 -C5H ID 170mm AD 260mm Breite28mm 1St./VE
Rillenkugellager 16036 /C3 ID 180mm AD 280mm Breite31mm
Rillenkugellager 16036 C3 ID 180mm AD 280mm Breite31mm
Über Rillenkugellager
Rillenkugellager sind die meistverwendeten Wälzlager und nehmen überwiegend radiale sowie mäßige axiale Kräfte in beide Richtungen auf. Tiefe Laufrillen in Innen- und Außenring führen einen einreihigen Kugelkranz, der für geringe Reibung, ruhigen Lauf und hohe Drehzahlen sorgt. Die Lager sind selbsthaltend und werden offen oder mit Deckscheiben (2Z) beziehungsweise Dichtscheiben (2RS) als wartungsfreie, fettgefüllte Einheit geliefert; gängige Maße folgen DIN 625 und den Reihen 60, 62 und 63. Anders als ein Schrägkugellager, das Axialkraft nur in eine Richtung und unter Vorspannung aufnimmt, trägt das Rillenkugellager axial beidseitig, jedoch in begrenztem Umfang. Gegenüber dem Pendelkugellager fehlt ihm die Winkelbeweglichkeit, sodass Welle und Gehäuse fluchten müssen. Vom einbaufertigen Spannlager unterscheidet es sich durch den genau tolerierten Wellensitz mit Presssitz. Rillenkugellager finden sich in Elektromotoren, Getrieben, Pumpen, Lüftern und nahezu jedem allgemeinen Maschinenbau.
