Pendelrollenlager
Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. …
Pendelrollenlager BS2-2215 -2RS/VT143 ID 75mm AD 130mm Breite38mm
Pendelrollenlager BS2-2215 -2RS/VT143 ID 75mm AD 130mm Breite38mm 1St./VE
Pendelrollenlager BS2-2215 -2RSK/VT143 ID 75mm AD 130mm Breite38mm
Pendelrollenlager BS2-2215 -2RSK/VT143 ID 75mm AD 130mm Breite38mm 1St./VE

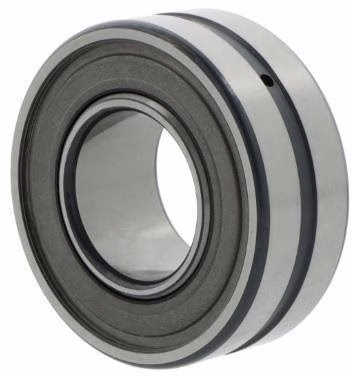

Pendelrollenlager BS2-2216 -2RS/VT143 ID 80mm AD 140mm Breite40mm 1St./VE
Pendelrollenlager BS2-2216 -2RSK/VT143 ID 80mm AD 140mm Breite40mm 1St./VE
Pendelrollenlager BS2-2216 K.2RSVT143 ID 80mm AD 140mm Breite40mm
Pendelrollenlager BS2-2217 -2RS/VT143 ID 85mm AD 150mm Breite44mm
Pendelrollenlager BS2-2217 -2RSK/VT143 ID 85mm AD 150mm Breite44mm 1St./VE
Pendelrollenlager BS2-2218 -2RS/VT143 ID 90mm AD 160mm Breite48mm
Pendelrollenlager BS2-2218 -2RS/VT143 ID 90mm AD 160mm Breite48mm 1St./VE
Pendelrollenlager BS2-2218 -2RS5/GEM9 ID 90mm AD 160mm Breite48mm 1St./VE
Pendelrollenlager BS2-2218 -2RSK/VT143 ID 90mm AD 160mm Breite48mm 1St./VE
Pendelrollenlager BS2-2218 K.2RSVT143 ID 90mm AD 160mm Breite48mm
Pendelrollenlager BS2-2219 -2RS/VT143 ID 95mm AD 170mm Breite51mm
Pendelrollenlager BS2-2220 -2RS/VT143 ID 100mm AD 180mm Breite55mm 1St./VE
Pendelrollenlager BS2-2220 -2RS5/VT143 ID 100mm AD 180mm Breite55mm
Pendelrollenlager BS2-2220 -2RSK/VT143 ID 100mm AD 180mm Breite55mm 1St./VE
Pendelrollenlager BS2-2222 -2RS/VT143 ID 110mm AD 200mm Breite63mm 1St./VE
Pendelrollenlager BS2-2222 -2RS5/VT143 ID 110mm AD 200mm Breite63mm
Pendelrollenlager BS2-2222 -2RSK/VT143 ID 110mm AD 200mm Breite63mm 1St./VE
Pendelrollenlager BS2-2224 -2RS/VT143 ID 120mm AD 215mm Breite69mm 1St./VE
Pendelrollenlager BS2-2224 -2RS5K/VT143 ID 120mm AD 215mm Breite69mm
Pendelrollenlager BS2-2224 -2RSK/VT143 ID 120mm AD 215mm Breite69mm 1St./VE
Pendelrollenlager BS2-2226 -2RS/VT143 ID 130mm AD 230mm Breite75mm 1St./VE
Pendelrollenlager BS2-2226 -2RSK/VT143 ID 130mm AD 230mm Breite75mm 1St./VE
Pendelrollenlager BS2-2308 -2RS/VT143 ID 40mm AD 90mm Breite38mm 1St./VE
Pendelrollenlager BS2-2308 -2RSK/VT143 ID 40mm AD 90mm Breite38mm 1St./VE
Pendelrollenlager BS2-2309 -2RS/VT143 ID 45mm AD 100mm Breite42mm
Pendelrollenlager BS2-2309 -2RS/VT143 ID 45mm AD 100mm Breite42mm 1St./VE
Pendelrollenlager BS2-2309 -2RSK/VT143 ID 45mm AD 100mm Breite42mm 1St./VE
Pendelrollenlager BS2-2310 -2RS/VT143 ID 50mm AD 110mm Breite45mm 1St./VE
Pendelrollenlager BS2-2310 -2RSK/VT143 ID 50mm AD 110mm Breite45mm 1St./VE
Pendelrollenlager BS2-2311 -2RS/VT143 ID 55mm AD 120mm Breite49mm 1St./VE
Pendelrollenlager BS2-2311 -2RSK/VT143 ID 55mm AD 120mm Breite49mm 1St./VE
Pendelrollenlager BS2-2312 -2RS/VT143 ID 60mm AD 130mm Breite53mm 1St./VE
Pendelrollenlager BS2-2312 -2RSK/VT143 ID 60mm AD 130mm Breite53mm 1St./VE
Pendelrollenlager BS2-2313 -2RS/VT143 ID 65mm AD 140mm Breite56mm 1St./VE
Pendelrollenlager BS2-2313 -2RSK/VT143 ID 65mm AD 140mm Breite56mm 1St./VE
Pendelrollenlager BS2-2314 -2RSK/VT143 ID 70mm AD 150mm Breite60mm 1St./VE
Pendelrollenlager BS2-2316 -2RS/VT143 ID 80mm AD 170mm Breite67mm 1St./VE
Pendelrollenlager BS2-2316 -2RSK/VT143 ID 80mm AD 170mm Breite67mm 1St./VE
Pendelrollenlager BS2-2317 -2RS/VT143 ID 85mm AD 180mm Breite69mm 1St./VE
Pendelrollenlager BS2-2317 -2RSK/VT143 ID 85mm AD 180mm Breite69mm 1St./VE
Pendelrollenlager BS2-2318 -2RS/VT143 ID 90mm AD 190mm Breite73mm 1St./VE
Pendelrollenlager BS2-2318 -2RSK/VT143 ID 90mm AD 190mm Breite73mm 1St./VE
Pendelrollenlager BS2-2320 -2RS/VT143 ID 100mm AD 215mm Breite82mm 1St./VE
Pendelrollenlager BS2-2320 -2RSK/VT143 ID 100mm AD 215mm Breite82mm 1St./VE
Über Pendelrollenlager
Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. Zwei Reihen tonnenförmiger Rollen stützen sich auf einer gemeinsamen kugeligen Laufbahn im Außenring ab, sodass sich der Innenring frei einschwenkt und sich das Lager selbst einstellt. Diese Verbindung aus hoher Tragfähigkeit und Winkelbeweglichkeit macht das Pendelrollenlager zum robusten Lager für schwere, betriebsraue Anwendungen; gängige Maße folgen DIN 635 mit den Reihen 222, 223, 230, 231, 232, 240 und 241. Im Unterschied zum einreihigen Tonnenlager, das eine geringere Tragzahl bietet und kaum Axialkräfte aufnimmt, trägt das zweireihige Pendelrollenlager deutlich mehr und axial beidseitig. Vom Pendelkugellager grenzt es sich durch die wesentlich höhere Belastbarkeit ab, vom rein radial verschiebbaren Toroidalrollenlager durch die Aufnahme von Axialkräften. Eingesetzt werden Pendelrollenlager in Walzwerken, Schwingsieben, Getrieben, Windkraftanlagen und im Schwermaschinenbau.
