Pendelrollenlager
Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. …
Pendelrollenlager 24140 CCK30/C3W33 ID 200mm AD 340mm Breite140mm 1St./VE
Pendelrollenlager 24140 CCK30/W33 ID 200mm AD 340mm Breite140mm 1St./VE
Pendelrollenlager 24144 -BE-XL-C3 ID 220mm AD 370mm Breite150mm
Pendelrollenlager 24144 CCC3W33 ID 220mm AD 370mm Breite150mm
Pendelrollenlager 24144 CCW33 ID 220mm AD 370mm Breite150mm
Pendelrollenlager 24148 -BE-XL-C3 ID 240mm AD 400mm Breite160mm
Pendelrollenlager 24148 CCK30/W33 ID 240mm AD 400mm Breite160mm
Pendelrollenlager 24152 -BE-XL ID 260mm AD 440mm Breite180mm 1St./VE
Pendelrollenlager 24152 -BE-XL-C3 ID 260mm AD 440mm Breite180mm
Pendelrollenlager 24152 -BE-XL-K30 ID 260mm AD 440mm Breite180mm
Pendelrollenlager 24152 CC/C3W33 ID 260mm AD 440mm Breite180mm 1St./VE
Pendelrollenlager 24152 CCK30/W33 ID 260mm AD 440mm Breite180mm
Pendelrollenlager 24156 CC/C3W33 ID 280mm AD 460mm Breite180mm
Pendelrollenlager 24156 CC/W33 ID 280mm AD 460mm Breite180mm 1St./VE
Pendelrollenlager 24156 CCK30/C3W33 ID 280mm AD 460mm Breite180mm 1St./VE
Pendelrollenlager 24160 -BE-XL ID 300mm AD 500mm Breite200mm
Pendelrollenlager 24160 -BE-XL-C3 ID 300mm AD 500mm Breite200mm
Pendelrollenlager 24160 CA/W33 ID 300mm AD 500mm Breite200mm 1St./VE
Pendelrollenlager 24160 CAK30/C3W33 ID 300mm AD 500mm Breite200mm 1St./VE
Pendelrollenlager 24160 CC/C3W33 ID 300mm AD 500mm Breite200mm
Pendelrollenlager 24160 CC/W33 ID 300mm AD 500mm Breite200mm
Pendelrollenlager 24160 CCK30/C3W33 ID 300mm AD 500mm Breite200mm 1St./VE
Pendelrollenlager 24164 -BE-XL ID 320mm AD 540mm Breite218mm
Pendelrollenlager 24164 CA/W33 ID 320mm AD 540mm Breite218mm 1St./VE
Pendelrollenlager 24164 CAK30/C3W33 ID 320mm AD 540mm Breite218mm 1St./VE
Pendelrollenlager 24164 CC/C3W33 ID 320mm AD 540mm Breite218mm 1St./VE
Pendelrollenlager 24164 CC/W33 ID 320mm AD 540mm Breite218mm 1St./VE
Pendelrollenlager 24164 CCK30/C3W33 ID 320mm AD 540mm Breite218mm 1St./VE
Pendelrollenlager 24168 -BE-XL ID 340mm AD 580mm Breite243mm 1St./VE
Pendelrollenlager 24168 -BE-XL-C3 ID 340mm AD 580mm Breite243mm 1St./VE
Pendelrollenlager 24168 -BE-XL-K30-C3 ID 340mm AD 580mm Breite243mm 1St./VE
Pendelrollenlager 24168 CA/W33 ID 340mm AD 580mm Breite243mm 1St./VE
Pendelrollenlager 24168 CAK30/C3W33 ID 340mm AD 580mm Breite243mm 1St./VE
Pendelrollenlager 24172 CA/W33 ID 360mm AD 600mm Breite243mm 1St./VE
Pendelrollenlager 24172 CAK30/C3W33 ID 360mm AD 600mm Breite243mm 1St./VE
Pendelrollenlager 24176 -B ID 380mm AD 620mm Breite243mm 1St./VE
Pendelrollenlager 24176 -BE-XL ID 380mm AD 620mm Breite243mm
Pendelrollenlager 24176 CA/W33 ID 380mm AD 620mm Breite243mm 1St./VE
Pendelrollenlager 24176 CAK30/C3W33 ID 380mm AD 620mm Breite243mm 1St./VE
Pendelrollenlager 24180 -BE-XL ID 400mm AD 650mm Breite250mm
Pendelrollenlager 24180 CA/W33 ID 400mm AD 650mm Breite250mm 1St./VE
Pendelrollenlager 24180 CAK30/C3W33 ID 400mm AD 650mm Breite250mm 1St./VE
Pendelrollenlager 24184 -BE-XL ID 420mm AD 700mm Breite280mm
Pendelrollenlager 24184 CA/W33 ID 420mm AD 700mm Breite280mm 1St./VE
Pendelrollenlager 24184 CAK30/C3W33 ID 420mm AD 700mm Breite280mm 1St./VE
Über Pendelrollenlager

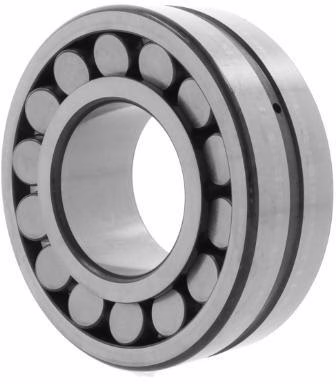

Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. Zwei Reihen tonnenförmiger Rollen stützen sich auf einer gemeinsamen kugeligen Laufbahn im Außenring ab, sodass sich der Innenring frei einschwenkt und sich das Lager selbst einstellt. Diese Verbindung aus hoher Tragfähigkeit und Winkelbeweglichkeit macht das Pendelrollenlager zum robusten Lager für schwere, betriebsraue Anwendungen; gängige Maße folgen DIN 635 mit den Reihen 222, 223, 230, 231, 232, 240 und 241. Im Unterschied zum einreihigen Tonnenlager, das eine geringere Tragzahl bietet und kaum Axialkräfte aufnimmt, trägt das zweireihige Pendelrollenlager deutlich mehr und axial beidseitig. Vom Pendelkugellager grenzt es sich durch die wesentlich höhere Belastbarkeit ab, vom rein radial verschiebbaren Toroidalrollenlager durch die Aufnahme von Axialkräften. Eingesetzt werden Pendelrollenlager in Walzwerken, Schwingsieben, Getrieben, Windkraftanlagen und im Schwermaschinenbau.
