Pendelrollenlager
Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. …
Pendelrollenlager 23256 K.CCC3W33 ID 280mm AD 500mm Breite176mm
Pendelrollenlager 23260 CC/W33 ID 300mm AD 540mm Breite192mm
Pendelrollenlager 23260 CCK/C3W33 ID 300mm AD 540mm Breite192mm 1St./VE

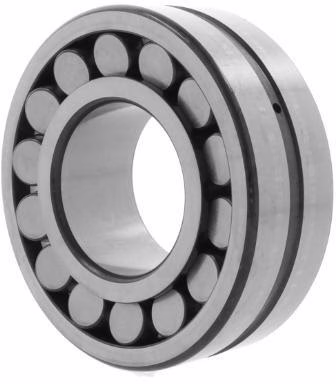

Pendelrollenlager 23264 -BEA-XL-K-MB1-C3 ID 320mm AD 580mm Breite208mm
Pendelrollenlager 23268 -BEA-XL-K-MB1 ID 340mm AD 620mm Breite224mm
Pendelrollenlager 23268 CA/W33 ID 340mm AD 620mm Breite224mm
Pendelrollenlager 23296 CAK/C3W33 ID 480mm AD 870mm Breite310mm 1St./VE
Pendelrollenlager 23326 -AS-MA-T41A ID 130mm AD 280mm Breite112mm
Pendelrollenlager 239/500 CA/W33 ID 500mm AD 670mm Breite128mm 1St./VE
Pendelrollenlager 239/530 CA/W33 ID 530mm AD 710mm Breite136mm 1St./VE
Pendelrollenlager 239/560 CA/W33 ID 560mm AD 750mm Breite140mm 1St./VE
Pendelrollenlager 239/750 CA/C3W33 ID 750mm AD 1000mm Breite185mm 1St./VE
Pendelrollenlager 23932 -E1A-XL-M-C3 ID 160mm AD 220mm Breite45mm
Pendelrollenlager 23936 -S-MB-C3 ID 180mm AD 250mm Breite52mm
Pendelrollenlager 23936 CAME4 ID 180mm AD 250mm Breite52mm 1St./VE
Pendelrollenlager 23936 CC/C3W33 ID 180mm AD 250mm Breite52mm
Pendelrollenlager 23936 CCW33 ID 180mm AD 250mm Breite52mm
Pendelrollenlager 23936 EMW33 ID 180mm AD 250mm Breite52mm 1St./VE
Pendelrollenlager 23936 EMW33C3 ID 180mm AD 250mm Breite52mm 1St./VE
Pendelrollenlager 23938 -S-K-MB-C3 ID 190mm AD 260mm Breite52mm
Pendelrollenlager 23938 -S-MB-C3 ID 190mm AD 260mm Breite52mm
Pendelrollenlager 23938 CC/C3W33 ID 190mm AD 260mm Breite52mm
Pendelrollenlager 23938 EMW33 ID 190mm AD 260mm Breite52mm 1St./VE
Pendelrollenlager 23938 EMW33C3 ID 190mm AD 260mm Breite52mm 1St./VE
Pendelrollenlager 23940 -S-K-MB-C3 ID 200mm AD 280mm Breite60mm
Pendelrollenlager 23940 -S-MB-C3 ID 200mm AD 280mm Breite60mm
Pendelrollenlager 23940 CC/C3W33 ID 200mm AD 280mm Breite60mm
Pendelrollenlager 23940 CC/C4W33 ID 200mm AD 280mm Breite60mm 1St./VE
Pendelrollenlager 23940 EMW33C3 ID 200mm AD 280mm Breite60mm 1St./VE
Pendelrollenlager 23944 -S-K-MB ID 220mm AD 300mm Breite60mm 1St./VE
Pendelrollenlager 23944 -S-K-MB-C3 ID 220mm AD 300mm Breite60mm
Pendelrollenlager 23944 -S-MB-C3 ID 220mm AD 300mm Breite60mm
Pendelrollenlager 23944 CC/C3W33 ID 220mm AD 300mm Breite60mm
Über Pendelrollenlager
Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. Zwei Reihen tonnenförmiger Rollen stützen sich auf einer gemeinsamen kugeligen Laufbahn im Außenring ab, sodass sich der Innenring frei einschwenkt und sich das Lager selbst einstellt. Diese Verbindung aus hoher Tragfähigkeit und Winkelbeweglichkeit macht das Pendelrollenlager zum robusten Lager für schwere, betriebsraue Anwendungen; gängige Maße folgen DIN 635 mit den Reihen 222, 223, 230, 231, 232, 240 und 241. Im Unterschied zum einreihigen Tonnenlager, das eine geringere Tragzahl bietet und kaum Axialkräfte aufnimmt, trägt das zweireihige Pendelrollenlager deutlich mehr und axial beidseitig. Vom Pendelkugellager grenzt es sich durch die wesentlich höhere Belastbarkeit ab, vom rein radial verschiebbaren Toroidalrollenlager durch die Aufnahme von Axialkräften. Eingesetzt werden Pendelrollenlager in Walzwerken, Schwingsieben, Getrieben, Windkraftanlagen und im Schwermaschinenbau.
