Pendelrollenlager
Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. …
Pendelrollenlager 23238 -BE-XL-K-C3 ID 190mm AD 340mm Breite120mm
Pendelrollenlager 23238 CAME4 ID 190mm AD 340mm Breite120mm
Pendelrollenlager 23238 CAME4C3 ID 190mm AD 340mm Breite120mm 1St./VE
Pendelrollenlager 23238 CAMKE4 ID 190mm AD 340mm Breite120mm
Pendelrollenlager 23238 CC/C3W33 ID 190mm AD 340mm Breite120mm
Pendelrollenlager 23238 CCK/C3W33 ID 190mm AD 340mm Breite120mm
Pendelrollenlager 23238 CCK/W33 ID 190mm AD 340mm Breite120mm
Pendelrollenlager 23238 CE4C3 ID 190mm AD 340mm Breite120mm
Pendelrollenlager 23240 -BE-XL-C3 ID 200mm AD 360mm Breite128mm
Pendelrollenlager 23240 -BE-XL-K ID 200mm AD 360mm Breite128mm 1St./VE
Pendelrollenlager 23240 -BE-XL-K-C3 ID 200mm AD 360mm Breite128mm
Pendelrollenlager 23240 -BEA-XL-MB1-C3 ID 200mm AD 360mm Breite128mm 1St./VE
Pendelrollenlager 23240 CAME4 ID 200mm AD 360mm Breite128mm
Pendelrollenlager 23240 CC/C3W33 ID 200mm AD 360mm Breite128mm
Pendelrollenlager 23240 CCK/C3W33 ID 200mm AD 360mm Breite128mm
Pendelrollenlager 23240 CCK/W33 ID 200mm AD 360mm Breite128mm
Pendelrollenlager 23244 -BE-XL-C3 ID 220mm AD 400mm Breite144mm
Pendelrollenlager 23244 -BE-XL-K ID 220mm AD 400mm Breite144mm
Pendelrollenlager 23244 -BE-XL-K-C3 ID 220mm AD 400mm Breite144mm
Pendelrollenlager 23244 CC/C3W33 ID 220mm AD 400mm Breite144mm
Pendelrollenlager 23244 CCK/C3W33 ID 220mm AD 400mm Breite144mm
Pendelrollenlager 23244 CCK/W33 ID 220mm AD 400mm Breite144mm
Pendelrollenlager 23248 -BE-XL-C3 ID 240mm AD 440mm Breite160mm
Pendelrollenlager 23248 -BE-XL-K ID 240mm AD 440mm Breite160mm
Pendelrollenlager 23248 -BE-XL-K-C3 ID 240mm AD 440mm Breite160mm
Pendelrollenlager 23248 CCC3W33 ID 240mm AD 440mm Breite160mm
Pendelrollenlager 23248 CCK/C3W33 ID 240mm AD 440mm Breite160mm
Pendelrollenlager 23248 CCK/W33 ID 240mm AD 440mm Breite160mm
Pendelrollenlager 23252 -BEA-XL-MB1 ID 260mm AD 480mm Breite174mm
Pendelrollenlager 23252 -BEA-XL-MB1-C3 ID 260mm AD 480mm Breite174mm
Pendelrollenlager 23252 CC/C3W33 ID 260mm AD 480mm Breite174mm
Pendelrollenlager 23252 CCK/C3W33 ID 260mm AD 480mm Breite174mm 1St./VE
Pendelrollenlager 23252 K.CCW33 ID 260mm AD 480mm Breite174mm

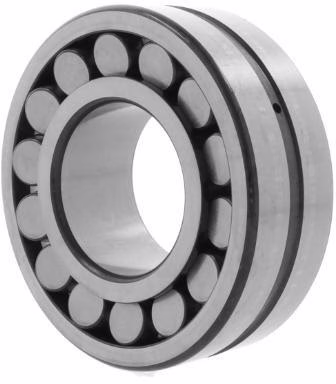

Pendelrollenlager 23256 -BEA-XL-K-MB1 ID 280mm AD 500mm Breite176mm
Pendelrollenlager 23256 -BEA-XL-K-MB1-C3 ID 280mm AD 500mm Breite176mm
Pendelrollenlager 23256 -BEA-XL-MB1 ID 280mm AD 500mm Breite176mm
Pendelrollenlager 23256 CC/C3W33 ID 280mm AD 500mm Breite176mm
Pendelrollenlager 23256 CC/W33 ID 280mm AD 500mm Breite176mm
Pendelrollenlager 23256 CCK/W33 ID 280mm AD 500mm Breite176mm
Über Pendelrollenlager
Pendelrollenlager nehmen sehr hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf und gleichen dabei Fluchtungsfehler und Wellendurchbiegungen aus. Zwei Reihen tonnenförmiger Rollen stützen sich auf einer gemeinsamen kugeligen Laufbahn im Außenring ab, sodass sich der Innenring frei einschwenkt und sich das Lager selbst einstellt. Diese Verbindung aus hoher Tragfähigkeit und Winkelbeweglichkeit macht das Pendelrollenlager zum robusten Lager für schwere, betriebsraue Anwendungen; gängige Maße folgen DIN 635 mit den Reihen 222, 223, 230, 231, 232, 240 und 241. Im Unterschied zum einreihigen Tonnenlager, das eine geringere Tragzahl bietet und kaum Axialkräfte aufnimmt, trägt das zweireihige Pendelrollenlager deutlich mehr und axial beidseitig. Vom Pendelkugellager grenzt es sich durch die wesentlich höhere Belastbarkeit ab, vom rein radial verschiebbaren Toroidalrollenlager durch die Aufnahme von Axialkräften. Eingesetzt werden Pendelrollenlager in Walzwerken, Schwingsieben, Getrieben, Windkraftanlagen und im Schwermaschinenbau.
