Axial-Rillenkugellager
Axial-Rillenkugellager, auch Axialkugellager genannt, sind für die Aufnahme reiner Axialkräfte in Richtung der Wellenachse ausgelegt und dürfen radial nicht belastet werden. …
Axial-Rillenkugellager 53413 U ID 65mm AD 140mm B.65mm 1St./VE
Axial-Rillenkugellager 54207 ID 30mm AD 62mm B.37,7mm
Axial-Rillenkugellager 54208 ID 30mm AD 68mm B.38,6mm 1St./VE
Axial-Rillenkugellager 54211 ID 45mm AD 90mm B.49,6mm 1St./VE

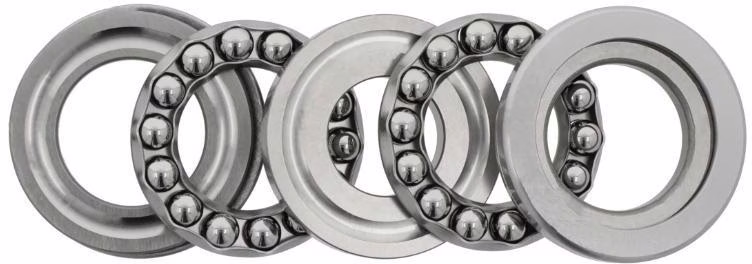

Axial-Rillenkugellager 54211 U ID 45mm AD 95mm B.55mm
Axial-Rillenkugellager 54212 ID 50mm AD 95mm B.50mm 1St./VE
Axial-Rillenkugellager 54217 U ID 70mm AD 130mm B.67mm 1St./VE
Axial-Rillenkugellager 54305 ID 20mm AD 52mm B.37,6mm 1St./VE
Axial-Rillenkugellager 54305 U ID 20mm AD 55mm B.42mm 1St./VE
Axial-Rillenkugellager 54309 ID 35mm AD 85mm B.56,3mm 1St./VE
Axial-Rillenkugellager 54312 ID 50mm AD 110mm B.70,7mm
Axial-Rillenkugellager 54315 ID 60mm AD 135mm B.87,2mm 1St./VE
Axial-Rillenkugellager 54405 U ID 15mm AD 62mm B.55mm 1St./VE
Über Axial-Rillenkugellager
Axial-Rillenkugellager, auch Axialkugellager genannt, sind für die Aufnahme reiner Axialkräfte in Richtung der Wellenachse ausgelegt und dürfen radial nicht belastet werden. Sie bestehen aus einer Wellenscheibe, einer Gehäusescheibe und einem von einem Käfig geführten Kugelkranz; die Bauteile sind nicht selbsthaltend und lassen sich getrennt montieren. Einseitig wirkende Lager stützen die Welle in eine Richtung ab, zweiseitig wirkende mit zwei Gehäusescheiben in beide. Damit kein Schlupf zwischen Kugeln und Laufbahnen entsteht, ist eine leichte axiale Vorspannung nötig. Ausführungen mit kugeliger Gehäusescheibe und Unterlagscheibe gleichen kleine Fluchtungsfehler zwischen Welle und Gehäuse aus; die ebene Bauform entspricht ISO 104. Anders als ein Schräg- oder Kegelrollenlager, das radiale und axiale Kräfte zugleich trägt, ist dieses Lager auf reinen Axialschub spezialisiert. Achtet auf die richtige Lage von Wellen- und Gehäusescheibe beim Einbau.
