Axial-Rillenkugellager
Axial-Rillenkugellager, auch Axialkugellager genannt, sind für die Aufnahme reiner Axialkräfte in Richtung der Wellenachse ausgelegt und dürfen radial nicht belastet werden. …
Axial-Rillenkugellager 53313 U ID 65mm AD 115mm B.39,4mm
Axial-Rillenkugellager 53326 U ID 130mm AD 235mm B.86mm 1St./VE
Axial-Rillenkugellager 53405 U ID 25mm AD 60mm B.29mm 1St./VE
Axial-Rillenkugellager 53410 ID 50mm AD 110mm B.45,6mm
Axial-Rillenkugellager 53413 U ID 65mm AD 140mm B.65mm 1St./VE
Axial-Rillenkugellager 54207 ID 30mm AD 62mm B.37,7mm
Über Axial-Rillenkugellager

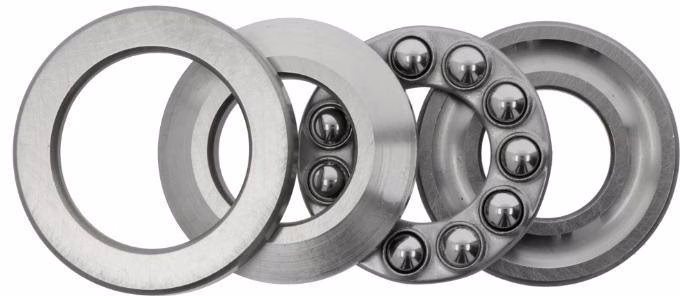

Axial-Rillenkugellager, auch Axialkugellager genannt, sind für die Aufnahme reiner Axialkräfte in Richtung der Wellenachse ausgelegt und dürfen radial nicht belastet werden. Sie bestehen aus einer Wellenscheibe, einer Gehäusescheibe und einem von einem Käfig geführten Kugelkranz; die Bauteile sind nicht selbsthaltend und lassen sich getrennt montieren. Einseitig wirkende Lager stützen die Welle in eine Richtung ab, zweiseitig wirkende mit zwei Gehäusescheiben in beide. Damit kein Schlupf zwischen Kugeln und Laufbahnen entsteht, ist eine leichte axiale Vorspannung nötig. Ausführungen mit kugeliger Gehäusescheibe und Unterlagscheibe gleichen kleine Fluchtungsfehler zwischen Welle und Gehäuse aus; die ebene Bauform entspricht ISO 104. Anders als ein Schräg- oder Kegelrollenlager, das radiale und axiale Kräfte zugleich trägt, ist dieses Lager auf reinen Axialschub spezialisiert. Achtet auf die richtige Lage von Wellen- und Gehäusescheibe beim Einbau.
