Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …

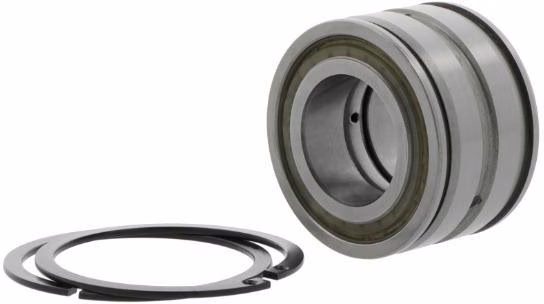

Zylinderrollenlager SL045038 -D-PP-2NR ID 190mm AD 290mm Breite136mm

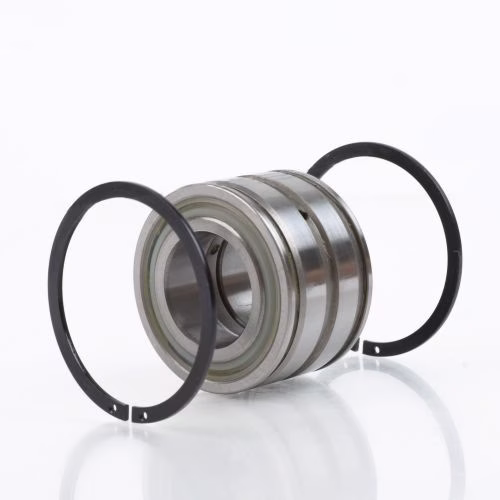

Zylinderrollenlager SL045038 DPP ID 190mm AD 290mm Breite136mm

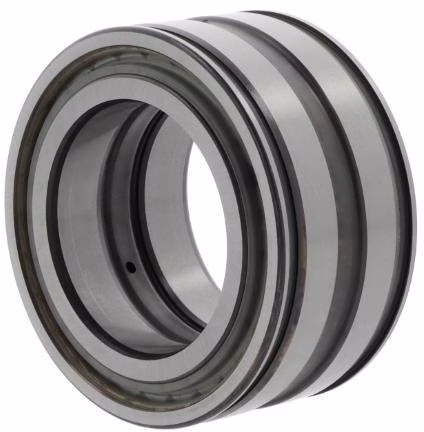

Zylinderrollenlager SL045044 -D-PP ID 220mm AD 340mm Breite160mm 1St./VE
Zylinderrollenlager SL045048 -D-PP-2NR ID 240mm AD 360mm Breite160mm 1St./VE
Zylinderrollenlager SL1818/750 -E-TB-BR ID 750mm AD 950mm Breite78mm
Zylinderrollenlager SL181834 -BR ID 170mm AD 215mm Breite22mm 1St./VE
Zylinderrollenlager SL181836 ID 180mm AD 225mm Breite22mm 1St./VE
Zylinderrollenlager SL181840 -BR ID 200mm AD 250mm Breite24mm
Zylinderrollenlager SL181840 -C3 ID 200mm AD 250mm Breite24mm 1St./VE
Zylinderrollenlager SL181844 -BR ID 220mm AD 270mm Breite24mm
Zylinderrollenlager SL181844 -C3 ID 220mm AD 270mm Breite24mm
Zylinderrollenlager SL181848 -E ID 240mm AD 300mm Breite28mm 1St./VE
Zylinderrollenlager SL181848 -E-C3 ID 240mm AD 300mm Breite28mm 1St./VE
Zylinderrollenlager SL181852 -C3 ID 260mm AD 320mm Breite28mm 1St./VE
Zylinderrollenlager SL181860 -BR ID 300mm AD 380mm Breite38mm
Zylinderrollenlager SL181864 -BR ID 320mm AD 400mm Breite38mm
Zylinderrollenlager SL181864 -E-C3 ID 320mm AD 400mm Breite38mm
Zylinderrollenlager SL181872 -E ID 360mm AD 440mm Breite38mm 1St./VE
Zylinderrollenlager SL181876 -E-BR ID 380mm AD 480mm Breite46mm
Zylinderrollenlager SL181876 -E-C3 ID 380mm AD 480mm Breite46mm 1St./VE
Zylinderrollenlager SL181888 -E ID 440mm AD 540mm Breite46mm 1St./VE
Zylinderrollenlager SL181892 -E ID 460mm AD 580mm Breite56mm 1St./VE
Zylinderrollenlager SL181892 -E-C3 ID 460mm AD 580mm Breite56mm 1St./VE
Zylinderrollenlager SL182205 ID 25mm AD 52mm Breite18mm
Zylinderrollenlager SL182211 -C3 ID 55mm AD 100mm Breite25mm
Zylinderrollenlager SL182211 ID 55mm AD 100mm Breite25mm
Zylinderrollenlager SL182212 ID 60mm AD 110mm Breite28mm
Zylinderrollenlager SL182213 -C3 ID 65mm AD 120mm Breite31mm
Zylinderrollenlager SL182214 - Breite31mm
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
