Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. …
Zylinderrollenlager NCF3022 -V-C3 ID 110mm AD 170mm Breite45mm 1St./VE
Zylinderrollenlager NCF3028 -V ID 140mm AD 210mm Breite53mm
Zylinderrollenlager NCF3032 -V-C3 ID 160mm AD 240mm Breite60mm 1St./VE
Zylinderrollenlager NCF3044 -V-C3 ID 220mm AD 340mm Breite90mm
Zylinderrollenlager NCF3060 -V ID 300mm AD 460mm Breite118mm 1St./VE
Zylinderrollenlager NJ18/670 EMA/C3 ID 670mm AD 820mm Breite69mm 1St./VE
Zylinderrollenlager NJ2004 EV/C3 ID 20mm AD 42mm Breite14mm
Zylinderrollenlager NJ203 -E-TVP3 ID 17mm AD 40mm Breite12mm 1St./VE

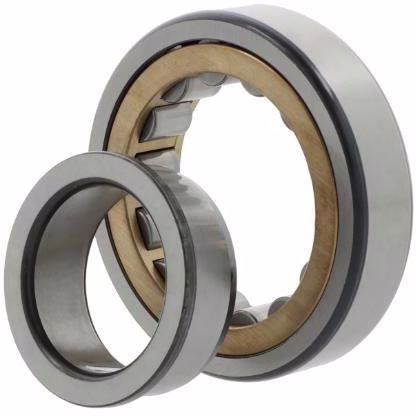

Zylinderrollenlager NJ204 -E-M1A-C3 ID 20mm AD 47mm Breite14mm
Zylinderrollenlager NJ204 -E-TVP3 ID 20mm AD 47mm Breite14mm 1St./VE
Zylinderrollenlager NJ205 ECJ ID 25mm AD 52mm Breite15mm
Über Zylinderrollenlager
Zylinderrollenlager nehmen sehr hohe Radialkräfte auf und laufen durch die Linienberührung der Rollen reibungsarm auch bei hohen Drehzahlen. Die zylindrischen Rollen verteilen die Last über ihre Länge, was eine deutlich höhere Tragzahl als beim gleich großen Rillenkugellager ergibt. Je nach Bordanordnung sind die Lager axial verschiebbar (Bauform NU und N als Loslager) oder führen die Welle axial in einer beziehungsweise beiden Richtungen (NJ, NUP); viele Reihen sind trennbar, was die Montage erleichtert. Gängige Maße folgen DIN 5412 mit den Reihen NU 2, NU 3 und NU 22. Für eine axiale Führung lassen sich NU- und NJ-Lager mit einem Winkelring (HJ) ergänzen. Anders als Kegelrollenlager, die radiale und axiale Kräfte kombiniert aufnehmen, sind Zylinderrollenlager auf Radiallast ausgelegt. Vom winkelbeweglichen Pendel- oder Tonnenlager unterscheiden sie sich durch den starren Lauf, der fluchtende Sitze voraussetzt. Eingesetzt werden Zylinderrollenlager in Getrieben, Elektromotoren, Pumpen und Walzwerken.
