Spannlager
Spannlager sind einbaufertige Kugellager mit kugelig balliger Außenfläche, die sich ohne Presssitz direkt auf einer glatten Welle befestigen lassen. …
Spannlager YAR210 -2F/VA201 ID 50mm AD 90mm Breite51,6mm
Spannlager YAR210 -2RF/HV ID 50mm AD 90mm Breite51,6mm 1St./VE
Spannlager YAR212 -2F/VA201 ID 60mm AD 110mm Breite65,1mm 1St./VE
Spannlager YAR213 -2RF ID 65mm AD 120mm Breite68,3mm
Spannlager YAR215 -2F ID 75mm AD 130mm Breite73,1mm
Spannlager YAR215-215 -2F ID 74,613mm AD 130mm Breite73,1mm
Spannlager YAT206 ID 30mm AD 62mm Breite30,2mm
Spannlager YEL205 -2RF/VL065 ID 25mm AD 52mm Breite44,4mm

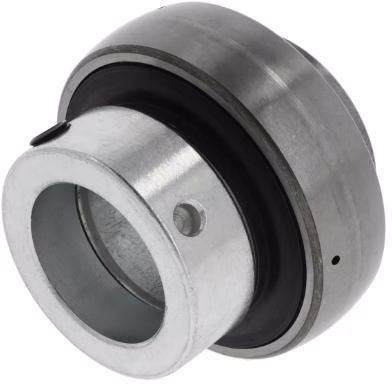

Spannlager YEL206 -2RF/VL065 ID 30mm AD 62mm Breite48,4mm 1St./VE
Spannlager YEL209-112 -2F ID 44,45mm AD 85mm Breite56,3mm
Spannlager YEL210 -2DW/AG ID 50mm AD 90mm Breite62,7mm
Über Spannlager
Spannlager sind einbaufertige Kugellager mit kugelig balliger Außenfläche, die sich ohne Presssitz direkt auf einer glatten Welle befestigen lassen. Der ballige Außenring gleicht Fluchtungsfehler aus, der verlängerte Innenring wird über einen Exzenter-Stellring, eine Spannhülse oder Gewindestifte auf der Welle fixiert. Werkseitige Abdichtung und Fettfüllung machen sie wartungsarm; viele Ausführungen sind nachschmierbar. Spannlager bilden die Lagereinheit für Stehlager- und Flanschlagergehäuse und werden gemeinsam mit diesen Gehäusen verbaut, die im zugehörigen Sortiment geführt werden. Im Unterschied zum Rillenkugellager, das einen toleranzgenau bearbeiteten Wellensitz und Presssitz verlangt, genügt beim Spannlager eine glatt gezogene Welle. Typische Einsatzfelder sind Förderanlagen, Landtechnik, Gebläse und allgemeiner Maschinenbau, wo schnelle Montage und Toleranzausgleich gefragt sind.
