Spannlager
Spannlager sind einbaufertige Kugellager mit kugelig balliger Außenfläche, die sich ohne Presssitz direkt auf einer glatten Welle befestigen lassen. …
Spannlager 210 -KRR ID 50mm AD 90mm Breite30mm

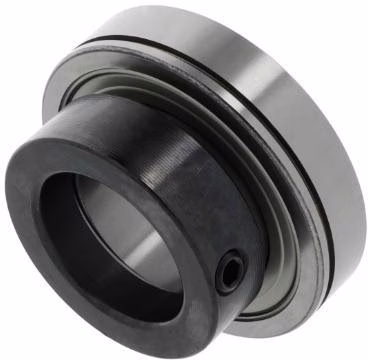

Spannlager AEL201-008 ID 12,7mm AD 40mm Breite28,6mm 1St./VE
Spannlager AEL205-014 ID 22,225mm AD 52mm Breite31mm
Spannlager AEL207-104 D1 ID 31,75mm AD 72mm Breite38,9mm
Spannlager AEL208 ID 40mm AD 80mm Breite43,7mm 1St./VE
Spannlager AEL212 D1 ID 60mm AD 110mm Breite33,4mm 1St./VE
Über Spannlager
Spannlager sind einbaufertige Kugellager mit kugelig balliger Außenfläche, die sich ohne Presssitz direkt auf einer glatten Welle befestigen lassen. Der ballige Außenring gleicht Fluchtungsfehler aus, der verlängerte Innenring wird über einen Exzenter-Stellring, eine Spannhülse oder Gewindestifte auf der Welle fixiert. Werkseitige Abdichtung und Fettfüllung machen sie wartungsarm; viele Ausführungen sind nachschmierbar. Spannlager bilden die Lagereinheit für Stehlager- und Flanschlagergehäuse und werden gemeinsam mit diesen Gehäusen verbaut, die im zugehörigen Sortiment geführt werden. Im Unterschied zum Rillenkugellager, das einen toleranzgenau bearbeiteten Wellensitz und Presssitz verlangt, genügt beim Spannlager eine glatt gezogene Welle. Typische Einsatzfelder sind Förderanlagen, Landtechnik, Gebläse und allgemeiner Maschinenbau, wo schnelle Montage und Toleranzausgleich gefragt sind.
