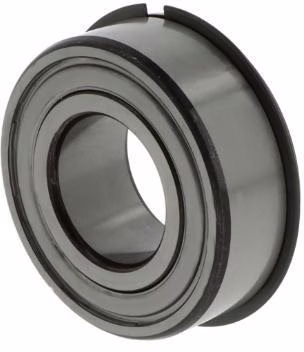

Schrägkugellager
Schrägkugellager nehmen radiale und axiale Kräfte gleichzeitig auf, wobei die Axialkraft nur in eine Richtung gestützt wird. …
SCHKG 3806 -2Z ID 30mm AD 42mm Breite10mm
SCHKG 3807 -2Z-C3 ID 35mm AD 47mm Breite10mm 1St./VE
SCHKG 3808 -2RS ID 40mm AD 52mm Breite10mm
SCHKG 3809 -2RS ID 45mm AD 58mm Breite10mm
SCHKG 3809 -2RS ID 45mm AD 58mm Breite10mm 1St./VE
SCHKG 3809 -2Z ID 45mm AD 58mm Breite10mm
SCHKG 3810 -2Z ID 50mm AD 65mm Breite12mm
SCHKG 3811 -2RS ID 55mm AD 72mm Breite13mm
SCHKG 3811 -2RS ID 55mm AD 72mm Breite13mm 1St./VE
SCHKG 3814 -2RS ID 70mm AD 90mm Breite15mm
SCHKG 3814 -2Z ID 70mm AD 90mm Breite15mm
SCHKG 3816 -2RS ID 80mm AD 100mm Breite15mm
SCHKG 3816 -2Z-C3 ID 80mm AD 100mm Breite15mm 1St./VE
SCHKG 3818 -2RS ID 90mm AD 115mm Breite19mm
SCHKG 3903 -2RS-C3 ID 17mm AD 30mm Breite10mm 1St./VE
SCHKG 5202 -2NS ID 15mm AD 35mm Breite16mm
SCHKG 5202 EEG15 ID 15mm AD 35mm Breite15,9mm
Über Schrägkugellager
Schrägkugellager nehmen radiale und axiale Kräfte gleichzeitig auf, wobei die Axialkraft nur in eine Richtung gestützt wird. Möglich macht das der Druckwinkel: Innen- und Außenlaufbahn sind so versetzt, dass die Kugeln die Last unter einem Berührungswinkel (üblich 15, 25 oder 40 Grad) übertragen. Einreihige Lager werden deshalb meist paarweise eingebaut, etwa in O- oder X-Anordnung oder in Tandem, um die Welle in beide Richtungen zu führen und vorzuspannen. Sie laufen ruhig, sind drehzahlfest und nach DIN 628 bezeichnet; typische Einsätze sind Spindeln, Pumpen und Getriebe. Anders als ein Rillenkugellager, das vorwiegend radiale und nur kleine Axialkräfte in beide Richtungen trägt, ist das Schrägkugellager auf gerichtete kombinierte Lasten ausgelegt. Für höchste Laufgenauigkeit bei Werkzeugmaschinen sind die enger tolerierten Spindellager im benachbarten Bereich zu finden. Achtet auf Druckwinkel, Anordnung und die richtige Vorspannung.
