Rillenkugellager
Rillenkugellager sind die meistverwendeten Wälzlager und nehmen überwiegend radiale sowie mäßige axiale Kräfte in beide Richtungen auf. Tiefe Laufrillen in Innen- und Außenring führen einen einreihigen Kugelkranz, der für geringe Reibung, ruhigen Lauf und hohe Drehzahlen sorgt. …
Rillenkugellager 6324 C3VL2071 ID 120mm AD 260mm Breite55mm
Rillenkugellager 6324 C4 ID 120mm AD 260mm Breite55mm
Rillenkugellager 6324 M/C3VL0241 ID 120mm AD 260mm Breite55mm
Rillenkugellager 6324 ZZC3 ID 120mm AD 260mm Breite55mm 1St./VE
Rillenkugellager 6326 -2Z ID 130mm AD 280mm Breite58mm
Rillenkugellager 6326 -M-J20AA-C3 ID 130mm AD 280mm Breite58mm
Rillenkugellager 6326 C3 ID 130mm AD 280mm Breite58mm 1St./VE
Rillenkugellager 6326 M/C3VL0241 ID 130mm AD 280mm Breite58mm
Rillenkugellager 6326 MC3 ID 130mm AD 280mm Breite58mm 1St./VE

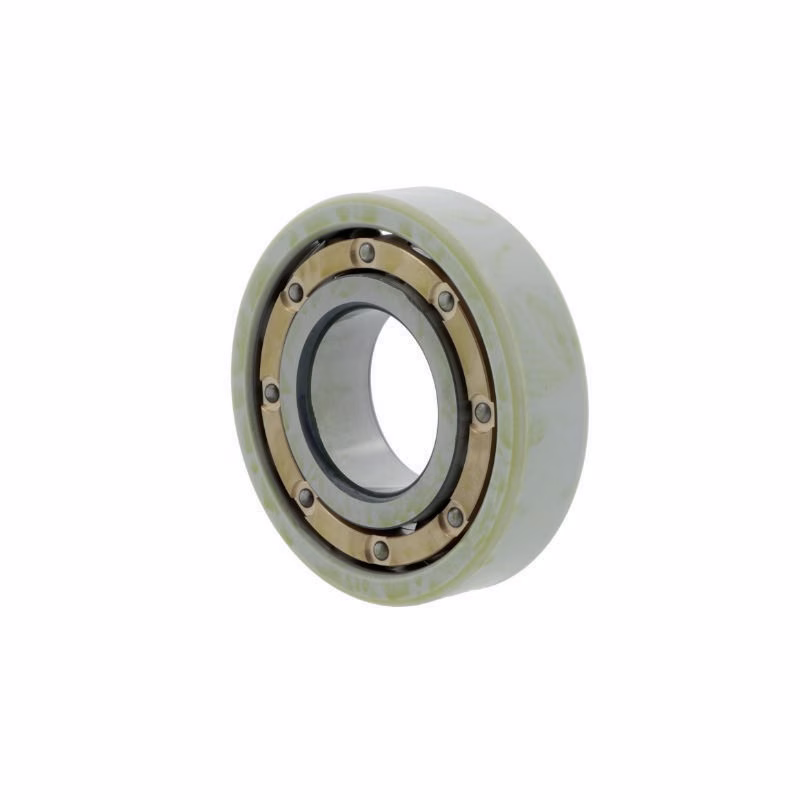

Rillenkugellager 6328 -M-J20AA-C3 ID 140mm AD 300mm Breite62mm
Über Rillenkugellager
Rillenkugellager sind die meistverwendeten Wälzlager und nehmen überwiegend radiale sowie mäßige axiale Kräfte in beide Richtungen auf. Tiefe Laufrillen in Innen- und Außenring führen einen einreihigen Kugelkranz, der für geringe Reibung, ruhigen Lauf und hohe Drehzahlen sorgt. Die Lager sind selbsthaltend und werden offen oder mit Deckscheiben (2Z) beziehungsweise Dichtscheiben (2RS) als wartungsfreie, fettgefüllte Einheit geliefert; gängige Maße folgen DIN 625 und den Reihen 60, 62 und 63. Anders als ein Schrägkugellager, das Axialkraft nur in eine Richtung und unter Vorspannung aufnimmt, trägt das Rillenkugellager axial beidseitig, jedoch in begrenztem Umfang. Gegenüber dem Pendelkugellager fehlt ihm die Winkelbeweglichkeit, sodass Welle und Gehäuse fluchten müssen. Vom einbaufertigen Spannlager unterscheidet es sich durch den genau tolerierten Wellensitz mit Presssitz. Rillenkugellager finden sich in Elektromotoren, Getrieben, Pumpen, Lüftern und nahezu jedem allgemeinen Maschinenbau.
