Rillenkugellager
Rillenkugellager sind die meistverwendeten Wälzlager und nehmen überwiegend radiale sowie mäßige axiale Kräfte in beide Richtungen auf. Tiefe Laufrillen in Innen- und Außenring führen einen einreihigen Kugelkranz, der für geringe Reibung, ruhigen Lauf und hohe Drehzahlen sorgt. …
Rillenkugellager 4309 -B-TVH ID 45mm AD 100mm Breite36mm
Rillenkugellager 4314 -B-TVH ID 70mm AD 150mm Breite51mm
Rillenkugellager 60/28 LLUNR/2AS ID 28mm AD 52mm Breite12mm 1St./VE
Rillenkugellager 60/32 -2RS ID 32mm AD 58mm Breite13mm 1St./VE
Rillenkugellager 60/32 -DDU ID 32mm AD 58mm Breite13mm
Rillenkugellager 60/500 MB ID 500mm AD 720mm Breite100mm 1St./VE
Rillenkugellager 60/530 MB ID 530mm AD 780mm Breite112mm 1St./VE
Rillenkugellager 60/560 MB ID 560mm AD 820mm Breite115mm 1St./VE
Rillenkugellager 60/600 MB ID 600mm AD 870mm Breite118mm 1St./VE

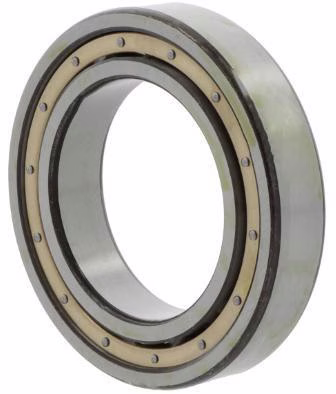

Rillenkugellager 60/710 MA/C3 ID 710mm AD 1030mm Breite140mm 1St./VE
Rillenkugellager 6000 -2NSE9CM ID 10mm AD 26mm Breite8mm 1St./VE
Über Rillenkugellager
Rillenkugellager sind die meistverwendeten Wälzlager und nehmen überwiegend radiale sowie mäßige axiale Kräfte in beide Richtungen auf. Tiefe Laufrillen in Innen- und Außenring führen einen einreihigen Kugelkranz, der für geringe Reibung, ruhigen Lauf und hohe Drehzahlen sorgt. Die Lager sind selbsthaltend und werden offen oder mit Deckscheiben (2Z) beziehungsweise Dichtscheiben (2RS) als wartungsfreie, fettgefüllte Einheit geliefert; gängige Maße folgen DIN 625 und den Reihen 60, 62 und 63. Anders als ein Schrägkugellager, das Axialkraft nur in eine Richtung und unter Vorspannung aufnimmt, trägt das Rillenkugellager axial beidseitig, jedoch in begrenztem Umfang. Gegenüber dem Pendelkugellager fehlt ihm die Winkelbeweglichkeit, sodass Welle und Gehäuse fluchten müssen. Vom einbaufertigen Spannlager unterscheidet es sich durch den genau tolerierten Wellensitz mit Presssitz. Rillenkugellager finden sich in Elektromotoren, Getrieben, Pumpen, Lüftern und nahezu jedem allgemeinen Maschinenbau.
