Nadel-Axialzylinderrollenlager
Nadel-Axialzylinderrollenlager vereinen ein radial tragendes Nadellager und ein axial tragendes Zylinderrollenlager in einer kompakten Baueinheit. …
Nadel-Axialzylinderrollenlager RAX425 ID 25mm AD 37mm Breite24mm
Nadel-Axialzylinderrollenlager RAX430 ID 30mm AD 42mm Breite24mm
Nadel-Axialzylinderrollenlager RAX435 ID 35mm AD 53mm Breite24mm
Nadel-Axialzylinderrollenlager RAX445 ID 45mm AD 65mm Breite24mm
Nadel-Axialzylinderrollenlager RAX450 ID 50mm AD 70mm Breite27mm
Nadel-Axialzylinderrollenlager RAX712 Y ID 12mm AD 18mm Breite14,2mm
Nadel-Axialzylinderrollenlager RAX714 ID 14mm AD 29,5mm Breite14,2mm
Nadel-Axialzylinderrollenlager RAX715 ID 15mm AD 31,5mm Breite14,2mm
Nadel-Axialzylinderrollenlager RAX715 Y ID 15mm AD 31,5mm Breite14,2mm
Nadel-Axialzylinderrollenlager RAX718 ID 18mm AD 33,5mm Breite18,2mm
Nadel-Axialzylinderrollenlager RAX720 ID 20mm AD 36,5mm Breite18,2mm
Nadel-Axialzylinderrollenlager RAX725 ID 25mm AD 45,5mm Breite22,2mm
Nadel-Axialzylinderrollenlager RAX730 ID 30mm AD 50,5mm Breite22,2mm
Nadel-Axialzylinderrollenlager RAX735 ID 35mm AD 56,5mm Breite22,2mm
Nadel-Axialzylinderrollenlager RAX740 ID 40mm AD 48mm Breite22,2mm
Nadel-Axialzylinderrollenlager RAX745 ID 45mm AD 52mm Breite22,2mm

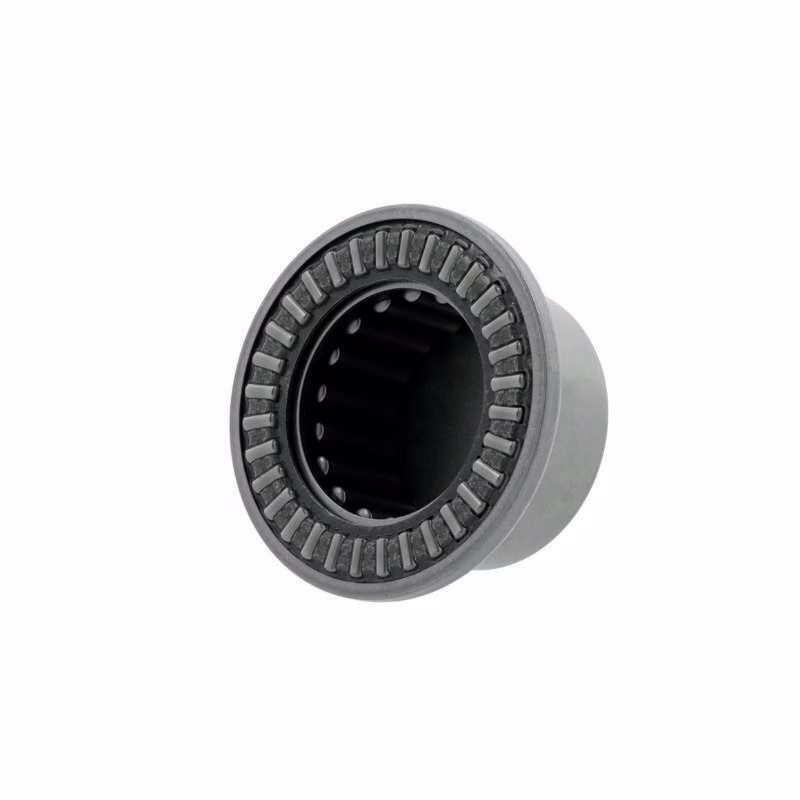

Nadel-Axialzylinderrollenlager RAXF712 ID 12mm AD 27,5mm Breite14,2mm
Nadel-Axialzylinderrollenlager RAXF715 ID 15mm AD 31,5mm Breite14,2mm

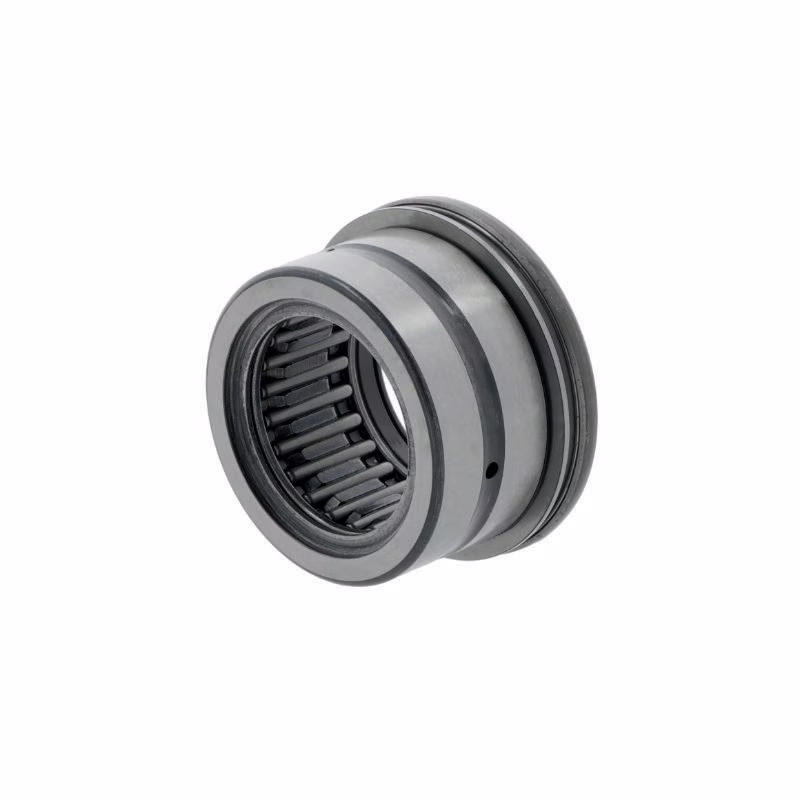

Nadel-Axialzylinderrollenlager RAXN425 ID 25mm AD 37mm Breite24mm

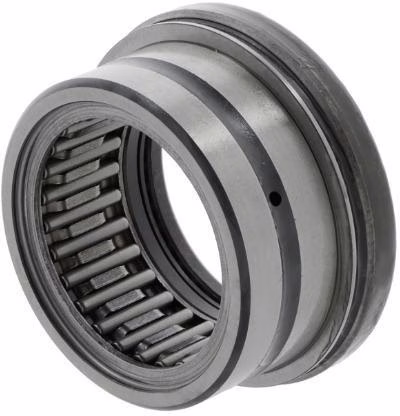

Nadel-Axialzylinderrollenlager RAXPZ410 ID 10mm AD 22,4mm Breite21mm
Nadel-Axialzylinderrollenlager RAXPZ412 ID 12mm AD 26,4mm Breite21mm
Nadel-Axialzylinderrollenlager RAXPZ415 ID 15mm AD 24mm Breite21mm
Nadel-Axialzylinderrollenlager RAXPZ420 ID 20mm AD 35,4mm Breite27mm
Nadel-Axialzylinderrollenlager RAXPZ425 ID 25mm AD 43mm Breite27mm
Nadel-Axialzylinderrollenlager RAXPZ435 ID 35mm AD 54mm Breite27mm
Nadel-Axialzylinderrollenlager RAXPZ445 ID 45mm AD 66mm Breite27mm
Nadel-Axialzylinderrollenlager RAXPZ450 ID 50mm AD 71mm Breite30mm
Nadel-Axialzylinderrollenlager RAXPZ460 ID 60mm AD 86mm Breite32mm
Nadel-Axialzylinderrollenlager RAXPZ470 ID 70mm AD 96mm Breite32mm

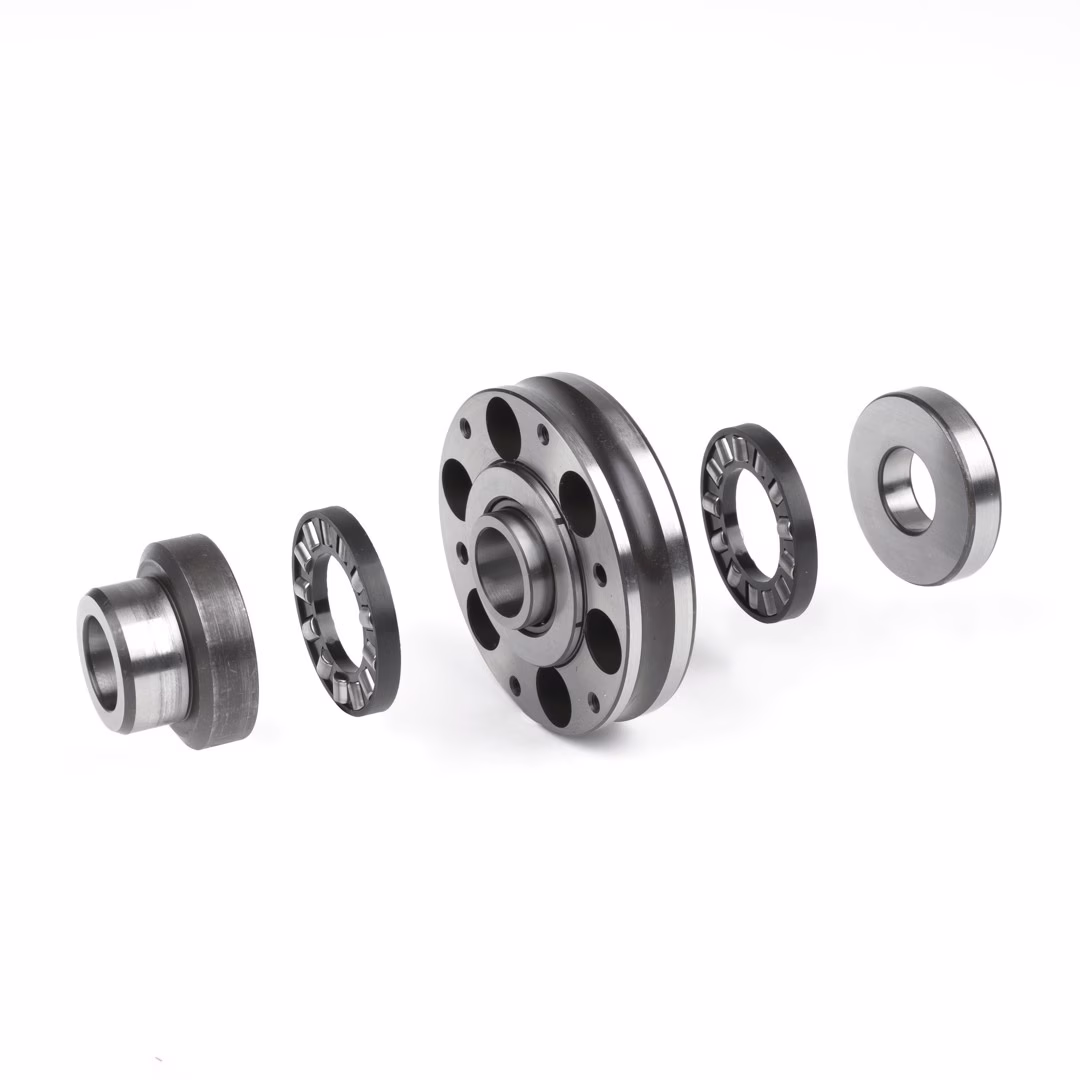

Nadel-Axialzylinderrollenlager ZARF1560 -L-TV-A ID 15mm AD 60mm Breite53mm

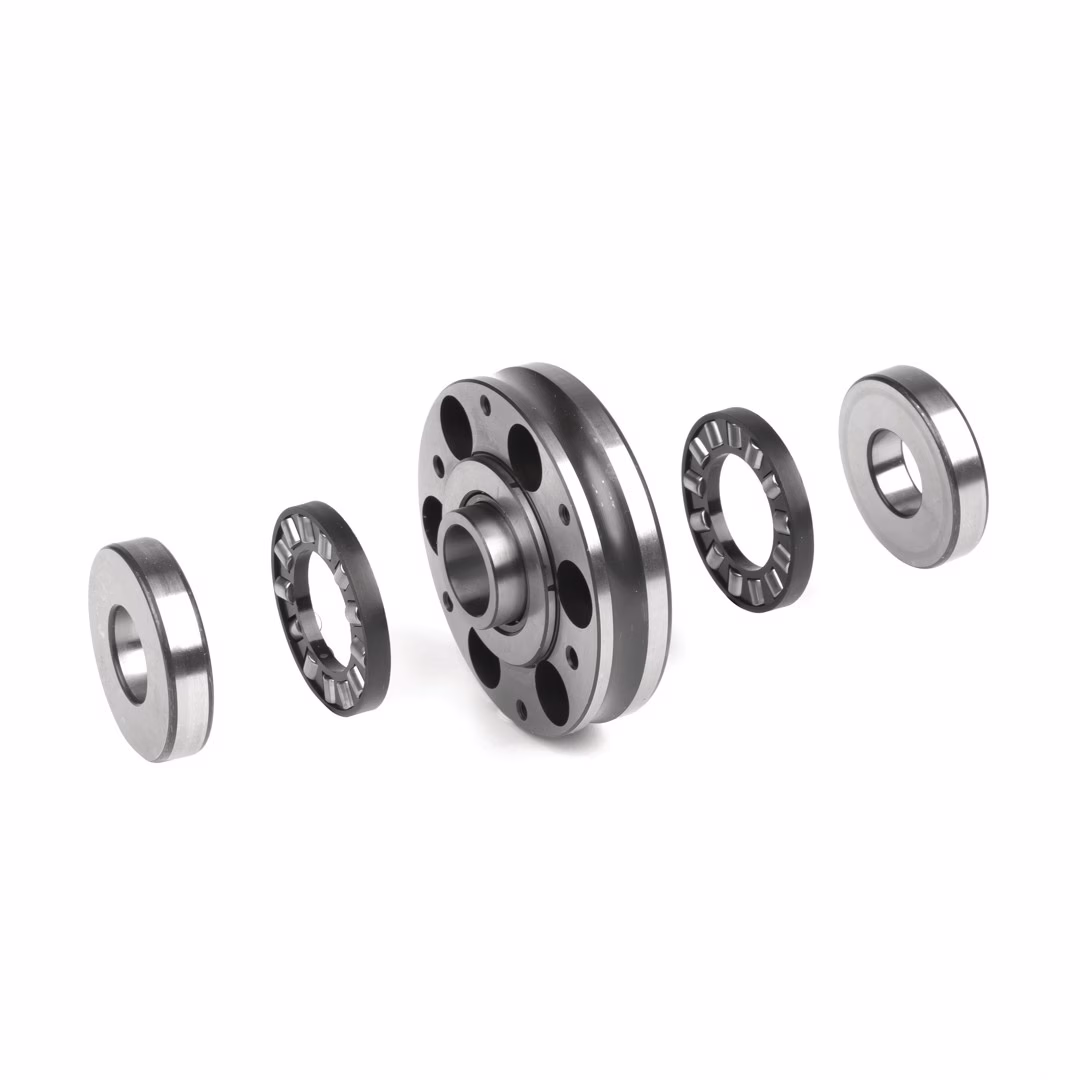

Nadel-Axialzylinderrollenlager ZARF1560 -TV ID 15mm AD 60mm Breite40mm
Nadel-Axialzylinderrollenlager ZARF1762 -L-TV-A ID 17mm AD 62mm Breite9mm
Nadel-Axialzylinderrollenlager ZARF1762 -TV ID 17mm AD 62mm Breite43mm
Nadel-Axialzylinderrollenlager ZARF2068 -L-TV-A ID 20mm AD 68mm Breite10mm
Nadel-Axialzylinderrollenlager ZARF2068 -TV ID 20mm AD 68mm Breite46mm
Nadel-Axialzylinderrollenlager ZARF2080 -L-TV-A ID 20mm AD 80mm Breite12,5mm
Nadel-Axialzylinderrollenlager ZARF2575 -L-TV-A ID 25mm AD 75mm Breite65mm
Nadel-Axialzylinderrollenlager ZARF2575 -TV ID 25mm AD 75mm Breite50mm
Nadel-Axialzylinderrollenlager ZARF2590 -L-TV-A ID 25mm AD 90mm Breite75mm
Nadel-Axialzylinderrollenlager ZARF2590 -TV ID 25mm AD 90mm Breite60mm
Nadel-Axialzylinderrollenlager ZARF30105 -L-TV-A ID 30mm AD 105mm Breite82mm
Nadel-Axialzylinderrollenlager ZARF30105 -TV ID 30mm AD 105mm Breite14mm
Nadel-Axialzylinderrollenlager ZARF3080 -L-TV-A ID 30mm AD 80mm Breite65mm
Nadel-Axialzylinderrollenlager ZARF3080 -TV ID 30mm AD 80mm Breite10mm
Nadel-Axialzylinderrollenlager ZARF35110 -L-TV-A ID 35mm AD 110mm Breite82mm
Nadel-Axialzylinderrollenlager ZARF35110 -TV ID 35mm AD 110mm Breite66mm
Nadel-Axialzylinderrollenlager ZARF3590 -L-TV-A ID 35mm AD 90mm Breite11mm
Nadel-Axialzylinderrollenlager ZARF3590 -TV ID 35mm AD 90mm Breite11mm
Über Nadel-Axialzylinderrollenlager
Nadel-Axialzylinderrollenlager vereinen ein radial tragendes Nadellager und ein axial tragendes Zylinderrollenlager in einer kompakten Baueinheit. Die Nadelrollen nehmen hohe Radialkräfte auf kleinem Durchmesser auf, während der axiale Zylinderrollenkranz große Axialkräfte in einer Richtung stützt. So lässt sich eine Welle, die gleichzeitig radial und axial stark belastet ist, in einem einzigen, flach bauenden Lager führen. Die Ausführung enthält je nach Reihe die nötigen Lauf- und Wellenscheiben für den axialen Teil. Gegenüber dem Nadel-Axialkugellager, das axial mit Kugeln arbeitet und geringere Axiallasten aufnimmt, bietet die Zylinderrollenvariante eine deutlich höhere axiale Tragzahl. Vom Nadel-Schrägkugellager unterscheidet es sich dadurch, dass der axiale Anteil hier aus Zylinderrollen besteht und in einer Richtung wirkt, nicht aus Schrägkugeln. Eingesetzt werden diese Kombilager in Getrieben, Tischlagerungen und kompakten Antriebseinheiten mit hoher kombinierter Last.
