Kegelrollenlager
Kegelrollenlager nehmen hohe Kräfte radial und axial in einer Richtung auf und sind damit für kombinierte Belastungen ausgelegt. …
Kegelrollenlager 30324 ID 120mm AD 260mm Breite59,5mm 1St./VE
Kegelrollenlager 30324 ID 120mm AD 260mm Breite59,5mm 1St./VE
Kegelrollenlager 30324 ID 120mm AD 260mm Breite59,5mm 1St./VE
Kegelrollenlager 30326 ID 130mm AD 280mm Breite63,75mm 1St./VE
Kegelrollenlager 30328 ID 140mm AD 300mm Breite67,75mm 1St./VE
Kegelrollenlager 30334 -A ID 170mm AD 360mm Breite72mm 1St./VE

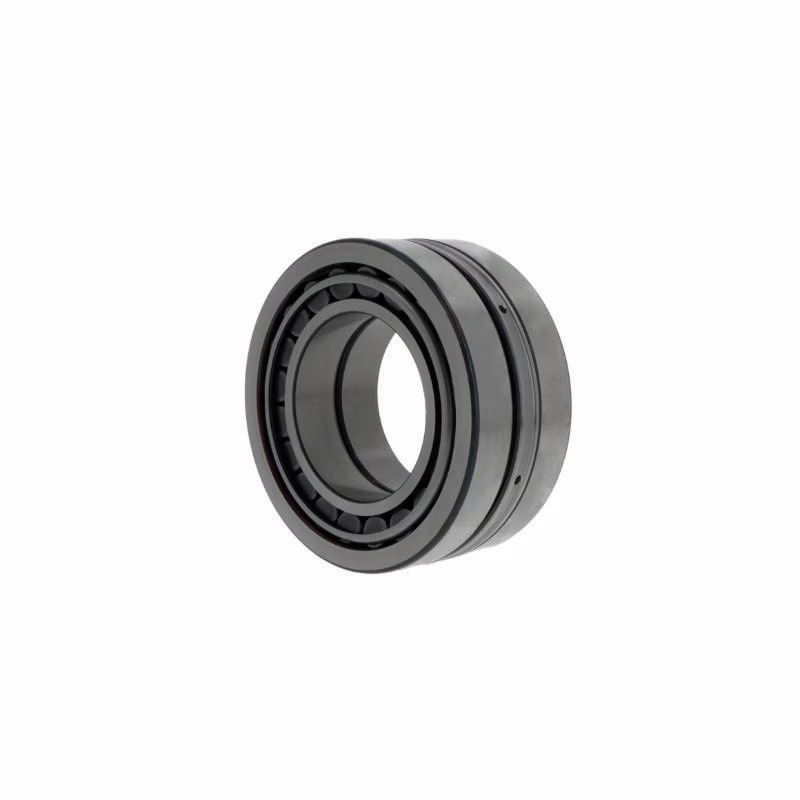

Kegelrollenlager 31306 ID 30mm AD 72mm Breite20,75mm
Kegelrollenlager 31307 ID 35mm AD 80mm Breite22,75mm

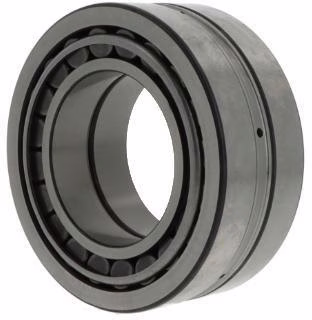

Kegelrollenlager 31308 -XL-DF-A50-90 ID 40mm AD 90mm Breite50,5mm 1St./VE
Kegelrollenlager 31308 ID 40mm AD 90mm Breite25,25mm 1St./VE
Kegelrollenlager 31309 /CL7C ID 45mm AD 100mm Breite27,25mm 1St./VE
Kegelrollenlager 31309 /CL7DF ID 45mm AD 100mm Breite54,5mm 1St./VE
Kegelrollenlager 31309 ID 45mm AD 100mm Breite27,25mm 1St./VE
Kegelrollenlager 31309 J2/QCL7C ID 45mm AD 100mm Breite27,25mm
Kegelrollenlager 31310 ID 50mm AD 110mm Breite29,25mm 1St./VE
Kegelrollenlager 31311 ID 55mm AD 120mm Breite31,5mm 1St./VE
Über Kegelrollenlager
Kegelrollenlager nehmen hohe Kräfte radial und axial in einer Richtung auf und sind damit für kombinierte Belastungen ausgelegt. Ihre kegeligen Rollen laufen zwischen einem kegeligen Innenring (Kegel) und Außenring (Schale), deren gedachte Kegelspitzen sich auf der Lagerachse treffen; dadurch rollen die Rollen schlupffrei ab. Das Lager ist trennbar: Der Innenring mit Rollenkranz und der Außenring lassen sich getrennt montieren, was Ein- und Ausbau erleichtert. Da ein einzelnes Lager die Axialkraft nur in eine Richtung stützt, werden Kegelrollenlager meist paarweise in O- oder X-Anordnung eingebaut und über das Lagerspiel eingestellt oder vorgespannt. Typische Einsätze sind Radlagerungen, Getriebe und Spindeln. Anders als ein Schrägkugellager mit punktförmigem Kugelkontakt tragen die Linienkontakte der Kegelrollen höhere Lasten, allerdings bei geringerer Drehzahl. Metrische Lager sind nach DIN ISO 355 bezeichnet. Achtet beim paarweisen Einbau auf die korrekte Spiel- oder Vorspannungseinstellung.
