Axial-Zylinderrollenlager
Axial-Zylinderrollenlager nehmen sehr hohe Axialkräfte in einer Richtung auf und verbinden große Steifigkeit mit geringer Bauhöhe. …
Axial-Zylinderrollenlager 81126 -TV ID 130mm AD 170mm 1,619kg
Axial-Zylinderrollenlager 81126 TN ID 130mm AD 170mm 1,7kg
Axial-Zylinderrollenlager 81128 -TV ID 140mm AD 180mm 1,762kg
Axial-Zylinderrollenlager 81128 TN ID 140mm AD 180mm 1,946kg
Axial-Zylinderrollenlager 81130 ID 150mm AD 190mm 2,04kg
Axial-Zylinderrollenlager 81132 ID 160mm AD 200mm 2,073kg 1St./VE
Axial-Zylinderrollenlager 81134 -TV ID 170mm AD 215mm 2,607kg

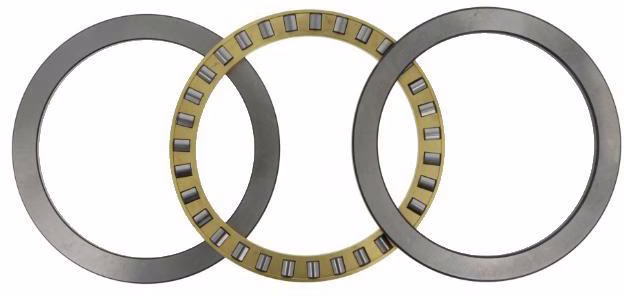

Axial-Zylinderrollenlager 81136 -M ID 180mm AD 225mm 3,194kg
Axial-Zylinderrollenlager 81140 -M ID 200mm AD 250mm 4,31kg
Axial-Zylinderrollenlager 81140 -M ID 200mm AD 250mm 4,368kg 1St./VE
Axial-Zylinderrollenlager 81144 -M ID 220mm AD 270mm 4,681kg 1St./VE
Axial-Zylinderrollenlager 81144 -M ID 220mm AD 270mm 4,757kg 1St./VE
Axial-Zylinderrollenlager 81164 -M ID 320mm AD 400mm 20,74kg
Axial-Zylinderrollenlager 81206 -TN ID 30mm AD 52mm 0,123kg 1St./VE
Axial-Zylinderrollenlager 81206 -TVPB ID 30mm AD 52mm 0,13kg 1St./VE
Axial-Zylinderrollenlager 81206 TN ID 30mm AD 52mm 0,123kg
Axial-Zylinderrollenlager 81207 -TVPB ID 35mm AD 62mm 0,23kg
Axial-Zylinderrollenlager 81208 -TN ID 40mm AD 68mm 0,249kg
Axial-Zylinderrollenlager 81209 T2 ID 45mm AD 73mm 0,301kg
Axial-Zylinderrollenlager 81210 -TV ID 50mm AD 78mm 0,362kg
Über Axial-Zylinderrollenlager
Axial-Zylinderrollenlager nehmen sehr hohe Axialkräfte in einer Richtung auf und verbinden große Steifigkeit mit geringer Bauhöhe. Im Unterschied zum reinen Rollenkranz wird hier das komplette Lager aus Zylinderrollenkranz, Wellenscheibe (WS) und Gehäusescheibe (GS) als zusammengehörige Einheit geliefert. Die zylindrischen Rollen verteilen die Last über ihre gesamte Länge, sodass das Lager axial sehr tragfähig und steif ist; die Drehzahlen bleiben dabei moderat. Gängige Maße folgen den Reihen 811 und 812 nach ISO 104. Gegenüber dem separat erhältlichen Axial-Zylinderrollenkranz, der ohne Scheiben geliefert wird und freie Bauteilgestaltung erlaubt, ist dieses Lager montagefertig kombiniert. Vom Axial-Nadellager unterscheidet es sich durch die kräftigeren Zylinderrollen und damit höhere Tragzahl, vom Axial-Rillenkugellager durch die geringere Drehzahleignung bei deutlich höherer Belastbarkeit. Eingesetzt werden Axial-Zylinderrollenlager in Schwerlastgetrieben, Pressen, Krananlagen und Werkzeugmaschinen.
