Axial-Schrägkugellager
Axial-Schrägkugellager sind für die Aufnahme hoher Axialkräfte bei großer Steifigkeit und Laufgenauigkeit ausgelegt und werden vorrangig zur Abstützung von Gewindetrieben und Spindeln eingesetzt. …
Axial-Schrägkugellager ZKLN3062 -2RS-2AP-XL=2 pcs.ID 30mm AD 62mm B.28mm
Axial-Schrägkugellager ZKLN3062 -2Z-2AP-XL=2 pcs.ID 30mm AD 62mm B.28mm
Axial-Schrägkugellager ZKLN3072 -2RS-2AP-XL=2 pcs.ID 30mm AD 72mm B.76mm

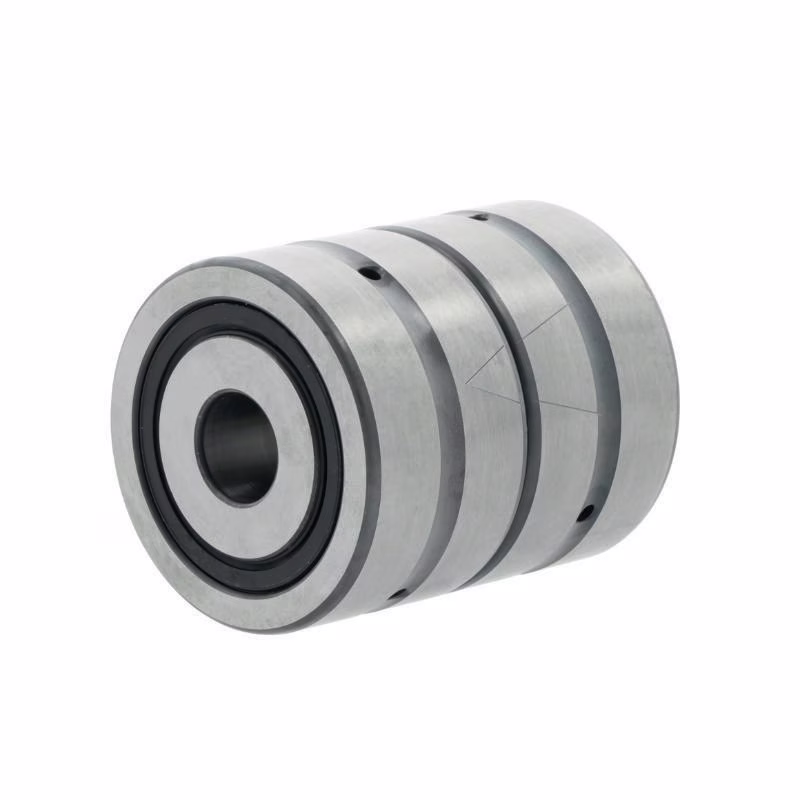

Axial-Schrägkugellager ZKLN3072 -2Z-2AP-XL=2 pcs.ID 30mm AD 72mm B.76mm 1St./VE
Axial-Schrägkugellager ZKLN3572 -2RS-2AP-XL=2 pcs.ID 35mm AD 72mm B.68mm
Axial-Schrägkugellager ZKLN3572 -2Z-2AP-XL=2 pcs.ID 35mm AD 72mm B.68mm
Axial-Schrägkugellager ZKLN4075 -2RS ID 40mm AD 75mm B.34mm
Axial-Schrägkugellager ZKLN4075 -2RS-2AP-XL=2 pcs.ID 40mm AD 75mm B.68mm
Axial-Schrägkugellager ZKLN4090 -2RS ID 40mm AD 90mm B.46mm
Axial-Schrägkugellager ZKLN4090 -2Z ID 40mm AD 90mm B.46mm
Axial-Schrägkugellager ZKLN50110 -2RS ID 50mm AD 110mm B.54mm
Axial-Schrägkugellager ZKLN5090 -2RS-2AP-XL=2 pcs.ID 50mm AD 90mm B.68mm
Axial-Schrägkugellager ZKLN5090 -2RS-PE ID 50mm AD 90mm B.34mm
Axial-Schrägkugellager ZKLN60110 -2Z ID 60mm AD 110mm B.45mm
Axial-Schrägkugellager ZKLN80130 -2Z ID 80mm AD 130mm B.45mm
Axial-Schrägkugellager ZKLN90150 -2Z ID 90mm AD 150mm B.55mm
Über Axial-Schrägkugellager
Axial-Schrägkugellager sind für die Aufnahme hoher Axialkräfte bei großer Steifigkeit und Laufgenauigkeit ausgelegt und werden vorrangig zur Abstützung von Gewindetrieben und Spindeln eingesetzt. Durch einen großen Druckwinkel tragen die Kugeln die Axiallast nahezu in Achsrichtung; werkseitig vorgespannte oder paarweise angestellte Ausführungen halten die Welle spielfrei und positionsgenau. Abgedichtete Einheiten für Kugelgewindetriebe der Reihen ZKLF und ZKLN sowie Spindellager der Reihe BSB decken die gängigen Anwendungen in Werkzeugmaschinen und Lineartrieben ab. Im Unterschied zum Axial-Rillenkugellager, das die Last unter 90 Grad rein axial aufnimmt und für geringere Drehzahlen ohne nennenswerte Steifigkeitsanforderung gedacht ist, verbindet das Axial-Schrägkugellager hohe Axialtragzahl mit Präzision und höherer Drehzahleignung. Vom radial und axial wirkenden Schrägkugellager grenzt es sich durch den deutlich steileren Druckwinkel und die rein axiale Zielsetzung ab. Typische Einsatzfelder sind Vorschubachsen, Kugelgewindetriebe und Spindellagerungen.
