Radial-Gelenklager
Radial-Gelenklager nehmen hohe radiale Kräfte auf und gleichen dabei Schwenk-, Kipp- und Drehbewegungen aus. …
Radial-Gelenklager GE120 -DO-2TS 120mm AD 180mm B.85mm 1St./VE
Radial-Gelenklager GE120 -UK-2TS 120mm AD 180mm B.85mm 1St./VE

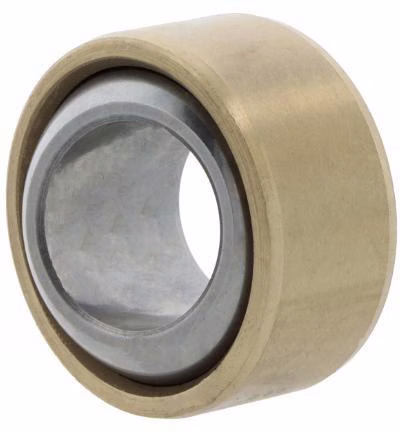

Radial-Gelenklager GE14 -PW 14mm AD 28mm B.19mm
Radial-Gelenklager GE140 -UK-2RS 140mm AD 210mm B.90mm 1St./VE
Radial-Gelenklager GE140 -UK-2TS 140mm AD 210mm B.90mm 1St./VE
Radial-Gelenklager GE15 -ES-2RS 15mm AD 26mm B.12mm
Radial-Gelenklager GE15 UK 15mm AD 26mm B.12mm
Über Radial-Gelenklager
Radial-Gelenklager nehmen hohe radiale Kräfte auf und gleichen dabei Schwenk-, Kipp- und Drehbewegungen aus. Ein Innenring mit balliger, kugeliger Außenfläche gleitet in der hohlkugeligen Bohrung des Außenrings, sodass sich das Lager winkelig einstellt und Fluchtungsfehler aufnimmt. Wie alle Gelenklager arbeiten sie gleitend und tragen bei niedrigen Gleitgeschwindigkeiten sehr hohe Lasten; je nach Werkstoffpaarung sind sie wartungsfrei mit aufgebrachter Gleitschicht oder über Schmiernuten nachschmierbar in Stahl-Stahl-Ausführung. Im Unterschied zum Axial-Gelenklager, das auf axiale Kräfte ausgelegt ist, und zum Schräg-Gelenklager für kombinierte Lasten, ist das Radial-Gelenklager die Grundform für überwiegend radiale Belastung. Es bildet zugleich das Herzstück vieler Gelenkköpfe. Eingesetzt werden Radial-Gelenklager in Hydraulikzylindern, Anlenkungen, Hebeln und gelenkigen Verbindungen des Maschinen- und Fahrzeugbaus.
