Radial-Gelenklager
Radial-Gelenklager nehmen hohe radiale Kräfte auf und gleichen dabei Schwenk-, Kipp- und Drehbewegungen aus. …

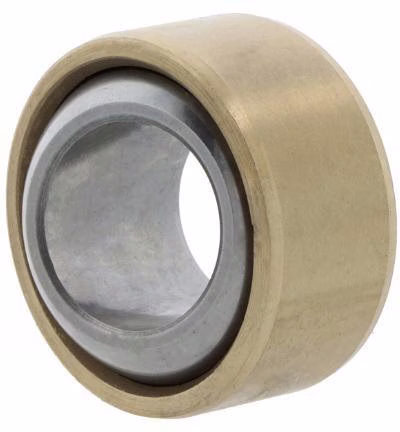

Radial-Gelenklager DG05 PB Basic Line 5mm AD 13mm B.8mm
Radial-Gelenklager DG10 PW Basic Line 10mm AD 22mm B.14mm
Radial-Gelenklager DG18 PB Basic Line 18mm AD 35mm B.23mm
Radial-Gelenklager DG20 PW Basic Line 20mm AD 40mm B.25mm
Radial-Gelenklager DG22 PW Basic Line 22mm AD 42mm B.28mm
Radial-Gelenklager DG25 PB Basic Line 25mm AD 47mm B.31mm
Radial-Gelenklager DG30 PB Basic Line 30mm AD 55mm B.37mm
Über Radial-Gelenklager
Radial-Gelenklager nehmen hohe radiale Kräfte auf und gleichen dabei Schwenk-, Kipp- und Drehbewegungen aus. Ein Innenring mit balliger, kugeliger Außenfläche gleitet in der hohlkugeligen Bohrung des Außenrings, sodass sich das Lager winkelig einstellt und Fluchtungsfehler aufnimmt. Wie alle Gelenklager arbeiten sie gleitend und tragen bei niedrigen Gleitgeschwindigkeiten sehr hohe Lasten; je nach Werkstoffpaarung sind sie wartungsfrei mit aufgebrachter Gleitschicht oder über Schmiernuten nachschmierbar in Stahl-Stahl-Ausführung. Im Unterschied zum Axial-Gelenklager, das auf axiale Kräfte ausgelegt ist, und zum Schräg-Gelenklager für kombinierte Lasten, ist das Radial-Gelenklager die Grundform für überwiegend radiale Belastung. Es bildet zugleich das Herzstück vieler Gelenkköpfe. Eingesetzt werden Radial-Gelenklager in Hydraulikzylindern, Anlenkungen, Hebeln und gelenkigen Verbindungen des Maschinen- und Fahrzeugbaus.
