Radial-Gelenklager
Radial-Gelenklager nehmen hohe radiale Kräfte auf und gleichen dabei Schwenk-, Kipp- und Drehbewegungen aus. …
Radial-Gelenklager GE100 -DO-2RS-C3 100mm AD 150mm B.70mm 1St./VE

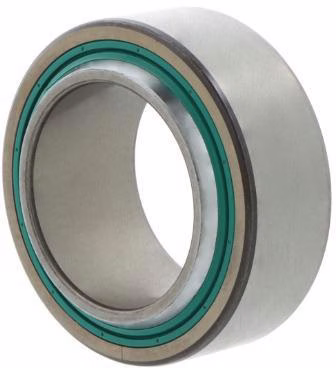

Radial-Gelenklager GE100 TXG3A-2LS 100mm AD 150mm B.70mm 1St./VE
Radial-Gelenklager GE110 -DO-2RS 110mm AD 160mm B.70mm
Radial-Gelenklager GE12 -PW 12mm AD 26mm B.16mm 1St./VE
Radial-Gelenklager GE12 -UK 12mm AD 22mm B.10mm 1St./VE
Über Radial-Gelenklager
Radial-Gelenklager nehmen hohe radiale Kräfte auf und gleichen dabei Schwenk-, Kipp- und Drehbewegungen aus. Ein Innenring mit balliger, kugeliger Außenfläche gleitet in der hohlkugeligen Bohrung des Außenrings, sodass sich das Lager winkelig einstellt und Fluchtungsfehler aufnimmt. Wie alle Gelenklager arbeiten sie gleitend und tragen bei niedrigen Gleitgeschwindigkeiten sehr hohe Lasten; je nach Werkstoffpaarung sind sie wartungsfrei mit aufgebrachter Gleitschicht oder über Schmiernuten nachschmierbar in Stahl-Stahl-Ausführung. Im Unterschied zum Axial-Gelenklager, das auf axiale Kräfte ausgelegt ist, und zum Schräg-Gelenklager für kombinierte Lasten, ist das Radial-Gelenklager die Grundform für überwiegend radiale Belastung. Es bildet zugleich das Herzstück vieler Gelenkköpfe. Eingesetzt werden Radial-Gelenklager in Hydraulikzylindern, Anlenkungen, Hebeln und gelenkigen Verbindungen des Maschinen- und Fahrzeugbaus.
