Stehlagergehäuse
Stehlagergehäuse werden auf einer Grundfläche oder einem Fundament verschraubt und lagern eine waagerecht liegende Welle; sie werden ohne Lager geliefert. …
Stehlagergehäuse SNC230-530 270mm
Stehlagergehäuse SNC505 52mm
Stehlagergehäuse SNC520-617 180mm 1St./VE
Stehlagergehäuse SNL210 90mm
Stehlagergehäuse SNL3152 440mm 1St./VE
Stehlagergehäuse SNL505 52mm
Über Stehlagergehäuse

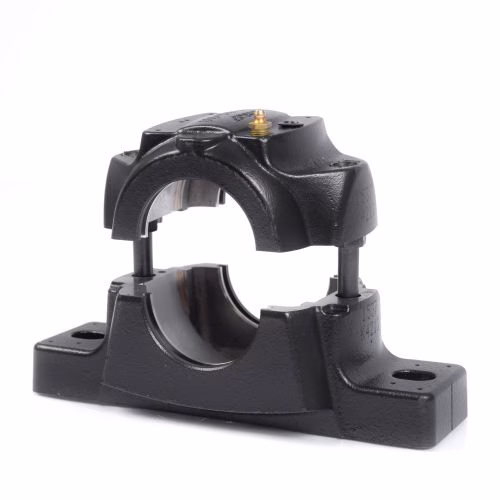

Stehlagergehäuse werden auf einer Grundfläche oder einem Fundament verschraubt und lagern eine waagerecht liegende Welle; sie werden ohne Lager geliefert. Einteilige Stehlagergehäuse besitzen eine hohlkugelige Bohrung für den balligen Außenring eines Spannlager-Einsatzes und gleichen so statische Fluchtungsfehler aus. Geteilte Stehlagergehäuse, etwa der Baureihen SNL, sind zweiteilig aufgebaut und nehmen Pendelkugellager oder Pendelrollenlager samt Spannhülse, Festringen und Dichtungen auf; sie erleichtern Montage und Lagerwechsel bei großen Wellen. Gefertigt werden die Gehäuse aus Grauguss, Stahlblech oder Edelstahl, in der Regel mit Schmiernippel und Dichtsitzen. Im Unterschied zur Stehlager-Gehäuseeinheit, bei der ein Lager bereits eingebaut und die Einheit einbaufertig ist, dient das Stehlagergehäuse zur freien Bestückung mit einem passenden Lager oder als Ersatz. Vom Flanschlagergehäuse unterscheidet es sich durch die Verschraubung auf einer Grundfläche statt des Anflanschens, von der Spannform durch die feste Lage statt der Verschiebbarkeit. Eingesetzt werden Stehlagergehäuse überall dort, wo waagerechte Wellen tragfähig und wartungsfreundlich abgestützt werden müssen.
