Stehlagergehäuse
Stehlagergehäuse werden auf einer Grundfläche oder einem Fundament verschraubt und lagern eine waagerecht liegende Welle; sie werden ohne Lager geliefert. …
Stehlager-Gehäuseeinheiten UCP214 70mm AD 210mm B.79,4mm 1St./VE
Stehlager-Gehäuseeinheiten UCP215 75mm AD 217mm B.82,6mm 1St./VE
Stehlager-Gehäuseeinheiten UCP218 90mm AD 262mm B.101,6mm 1St./VE
Stehlager-Gehäuseeinheiten UCP305 25mm AD 132mm B.45mm 1St./VE
Stehlager-Gehäuseeinheiten UCP309 45mm 1St./VE
Stehlager-Gehäuseeinheiten UCP311 55mm 1St./VE
Stehlager-Gehäuseeinheiten UCP311 55mm AD 236mm B.80mm 1St./VE
Stehlager-Gehäuseeinheiten UCP315 75mm AD 290mm B.100mm 1St./VE
Stehlager-Gehäuseeinheiten UCP316 80mm AD 300mm B.106mm 1St./VE
Stehlager-Gehäuseeinheiten UCP317 85mm AD 320mm B.112mm 1St./VE
Stehlager-Gehäuseeinheiten UCP319 95mm AD 360mm B.125mm 1St./VE
Stehlager-Gehäuseeinheiten UCP328 140mm AD 500mm B.200mm 1St./VE
Stehlager-Gehäuseeinheiten UCPA211 55mm AD 101mm B.62,5mm 1St./VE
Stehlager-Gehäuseeinheiten UKP315 65mm AD 290mm B.100mm 1St./VE
Stehlager-Gehäuseeinheiten UKP320 90mm AD 380mm B.140mm 1St./VE
Über Stehlagergehäuse

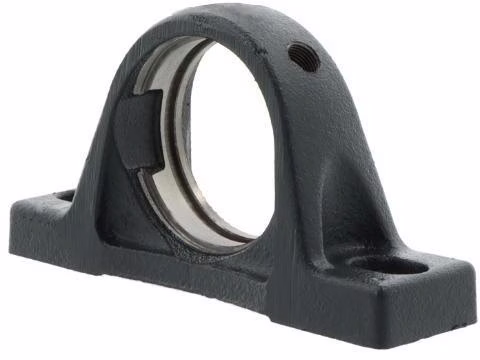

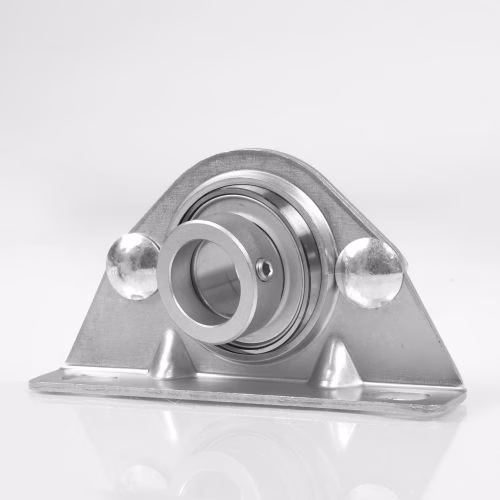

Stehlagergehäuse werden auf einer Grundfläche oder einem Fundament verschraubt und lagern eine waagerecht liegende Welle; sie werden ohne Lager geliefert. Einteilige Stehlagergehäuse besitzen eine hohlkugelige Bohrung für den balligen Außenring eines Spannlager-Einsatzes und gleichen so statische Fluchtungsfehler aus. Geteilte Stehlagergehäuse, etwa der Baureihen SNL, sind zweiteilig aufgebaut und nehmen Pendelkugellager oder Pendelrollenlager samt Spannhülse, Festringen und Dichtungen auf; sie erleichtern Montage und Lagerwechsel bei großen Wellen. Gefertigt werden die Gehäuse aus Grauguss, Stahlblech oder Edelstahl, in der Regel mit Schmiernippel und Dichtsitzen. Im Unterschied zur Stehlager-Gehäuseeinheit, bei der ein Lager bereits eingebaut und die Einheit einbaufertig ist, dient das Stehlagergehäuse zur freien Bestückung mit einem passenden Lager oder als Ersatz. Vom Flanschlagergehäuse unterscheidet es sich durch die Verschraubung auf einer Grundfläche statt des Anflanschens, von der Spannform durch die feste Lage statt der Verschiebbarkeit. Eingesetzt werden Stehlagergehäuse überall dort, wo waagerechte Wellen tragfähig und wartungsfreundlich abgestützt werden müssen.
