Flanschlagergehäuse
Flanschlagergehäuse sind flache Lagergehäuse mit Befestigungslöchern, die an eine senkrechte Wand oder Stirnfläche angeflanscht werden und eine durch die Wand geführte Welle aufnehmen; sie werden ohne Lager geliefert. …
Flanschlagergehäuse FYTF504 AD 90,5mm B.17mm ov
Flanschlagergehäuse GEHCFT04 -GG 47mm AD 112mm B.17,5mm ov

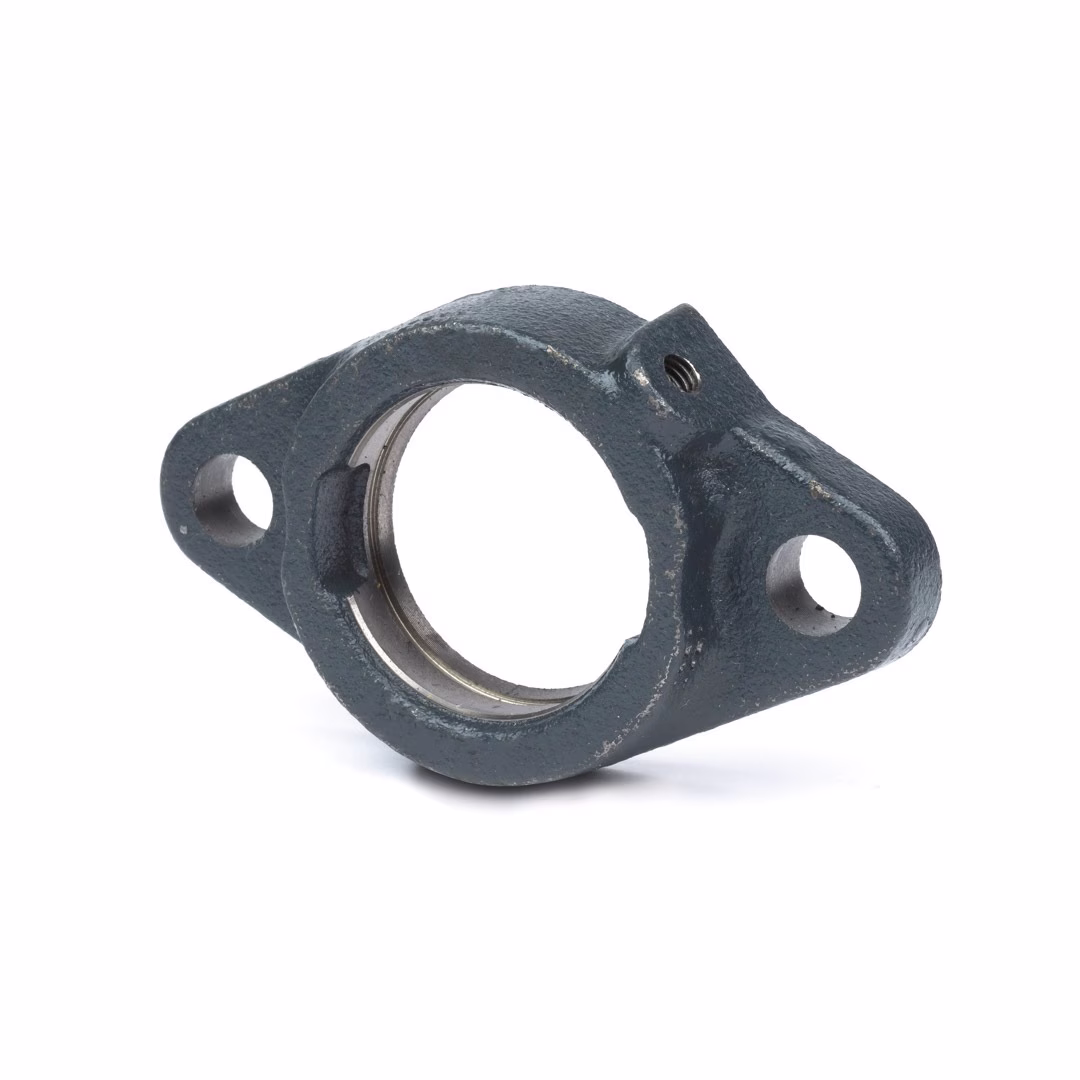

Flanschlagergehäuse GEHCFT05 -GG 52mm AD 124mm B.20mm ov
Über Flanschlagergehäuse
Flanschlagergehäuse sind flache Lagergehäuse mit Befestigungslöchern, die an eine senkrechte Wand oder Stirnfläche angeflanscht werden und eine durch die Wand geführte Welle aufnehmen; sie werden ohne Lager geliefert. Die hohlkugelige Gehäusebohrung nimmt den balligen Außenring eines Spannlager-Einsatzes auf und gleicht statische Fluchtungsfehler aus. Je nach Ausführung haben die Gehäuse zwei, drei oder vier Befestigungslöcher; Varianten mit Zentrieransatz erleichtern das genaue Ausrichten zur Wandbohrung. Gefertigt werden sie aus Grauguss, Stahlblech, Edelstahl oder Kunststoff, meist mit Dichtsitzen und Schmiernippel. Im Unterschied zur Flanschlager-Gehäuseeinheit, bei der das Lager bereits montiert und die Einheit einbaufertig ist, dient das Flanschlagergehäuse zur freien Kombination mit einem Lagereinsatz oder als Ersatzgehäuse. Vom Stehlagergehäuse unterscheidet es sich durch die anflanschbare Bauform statt der Verschraubung auf einer Grundfläche, von der verschiebbaren Spannform durch die feste Montage. Eingesetzt werden Flanschlagergehäuse, wo Wellen Wände durchdringen und stirnseitig gelagert werden.
